3D建模软件工程图怎么处理视图剖面线填充范围不正确的情况
在3D建模软件的工程图制作场景中，剖面线是剖切视图表达零件内部结构的核心元素，其填充范围的准确性直接影响图纸规范性与制造识图的准确性。尤其当零件整体尺寸较小时，剖切后易出现剖面线填充范围偏移、遗漏或过度填充等问题，不仅破坏图纸的专业表达，还可能导致制造环节的误解，阻碍设计沟通与项目推进。这类问题并非复杂故障，核心可通过软件参数的精准调整实现快速修复，无需复杂的几何重建操作。本文将聚焦这一高频痛点，提供简洁可落地的参数设置与视图更新步骤，助力高效解决剖面线填充异常问题，接下来让我们一起看看吧！
问题描述：

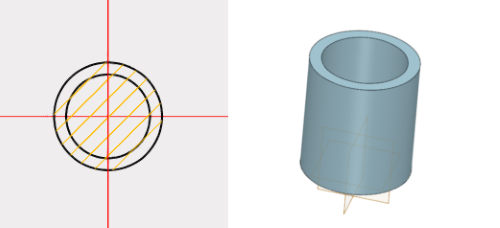

零件整体尺寸较小时，在工程图剖切零件后，剖面线填充范围不正确，该如何处理？
步骤指引：

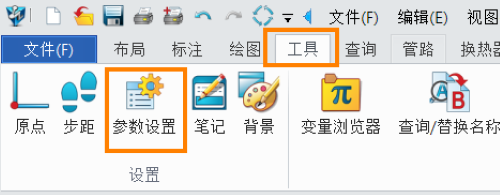

1.在工程图中，选择【工具】选项卡中的【参数设置】。

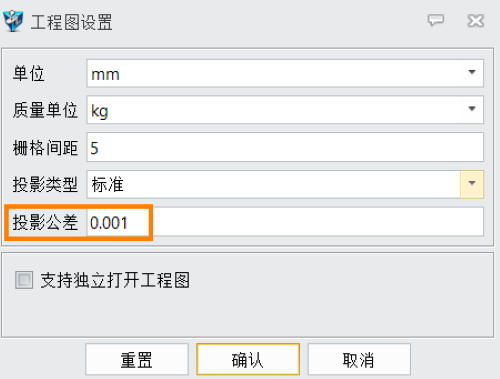

2.在【工程图设置】中奖【投影公差】设置到更小（比如将0.01设置为0.001 ）。

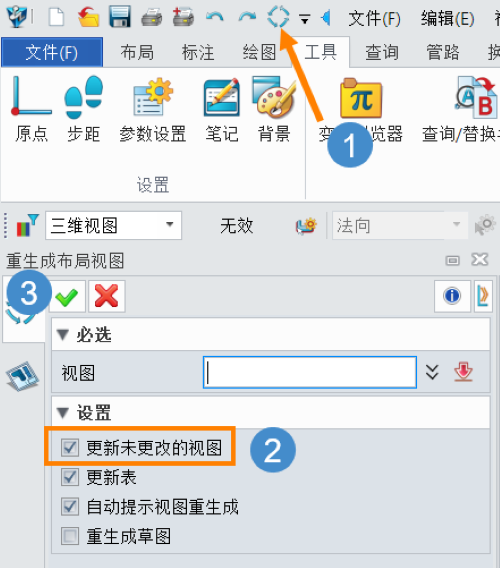

3.点击【更新布局视图】按钮，在对话框中勾选【更新未更改的视图】，点击【确认】。

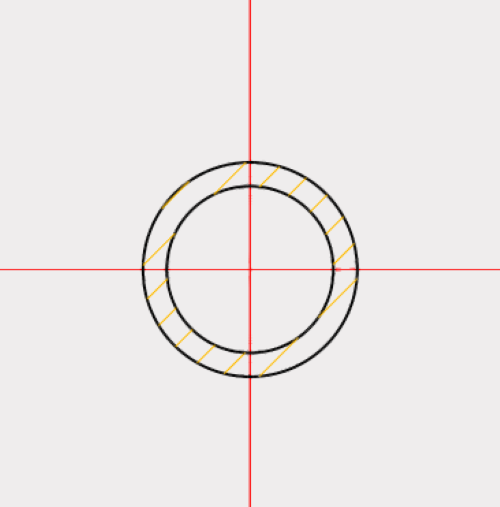

4.工程图将刷新，之前剖面线填充不正确的区域，将正确填充。
以上就是本文的全部内容，希望对你有所帮助~
