CAD中如何生成水箱的平面图与立面图？

在给排水施工图设计中，水箱通常需要以平面图和立面图两种方式表达。平面图用于确定水箱的位置及与进出水管、阀门等附件的连接关系，立面图则用于反映水箱的高度以及与楼层标高的对应关系。传统绘制方式下，平面图和立面图往往分别绘制，尺寸容易出现不一致，尤其是在水箱参数发生变更后，需要逐个视图修改，增加了校对工作量。水暖电软件提供的绘制水箱功能，允许用户在一次参数输入后切换生成不同视图，避免了重复设置和尺寸偏差。下面介绍具体的操作方法。

问题描述：
在绘制水箱时，有时需要绘制不同视图的水箱，应该怎么生成？

步骤指引：

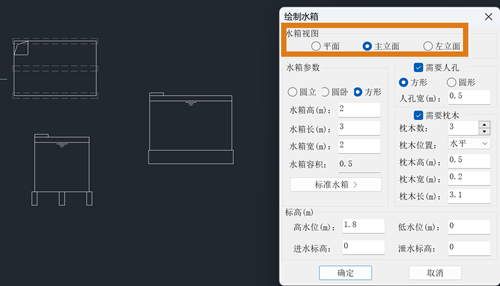

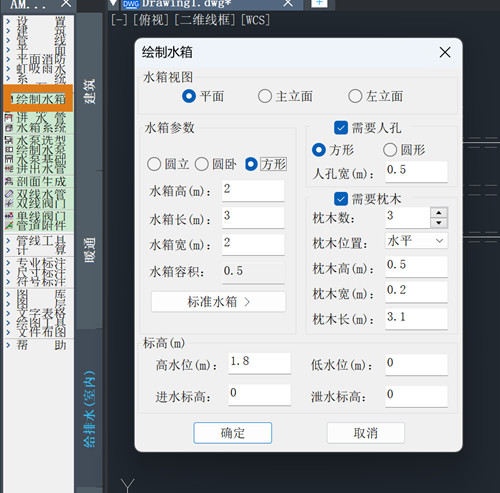

1、点击水暖电菜单【给排水-水泵间-绘制水箱】，调出绘制水箱设置对话框；

2、输入水箱参数后，点击水箱视图中的【平面】/【主立面】/【左立面】，即可切换所生成的水箱视图。

使用该功能时，用户只需在绘制水箱对话框中输入一次水箱参数，然后通过点击平面、主立面或左立面按钮即可切换生成对应的视图，各视图共享同一组尺寸数据，避免了对不上或需要反复核对的问题。建议在生成前确认水箱的长、宽、高以及各接口的定位尺寸是否与设备资料一致，以保证出图准确性。如果项目中需要多个水箱，可以逐个执行该命令，分别生成各自的视图。生成后的水箱图形如需调整，可重新进入对话框修改参数并切换视图更新，操作灵活方便。
