CAD中如何利用水暖电软件快速绘制水箱进水管？

在水泵间及水箱间的给排水设计中，进水管是水箱配管的基本组成部分，通常需要与水箱平面图同步完成。如果采用传统方式逐段绘制，设计人员需要先确定进水管的引入位置，再绘制管线段，最后标注标高，整个过程重复性高且容易因手动定位产生偏差。水暖电软件中的进水管命令针对这一环节进行了优化，将多个操作步骤集成在一条命令中，用户只需在平面图上点选几个关键位置并输入标高，软件便会自动生成符合连接逻辑的进水管图形，既节省时间，也减少了因手动操作带来的错误。下面说明具体的操作步骤。

问题描述：
CAD水暖电如何绘制水箱进水管？

步骤指引：

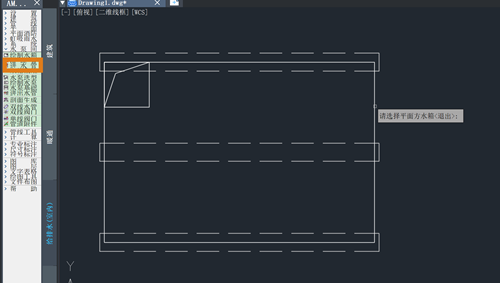

1、点击水暖电菜单【给排水-水泵间-进水管】，然后选择水箱平面图（此功能仅能用于水箱平面图的自动生成，立面图无法生成）；

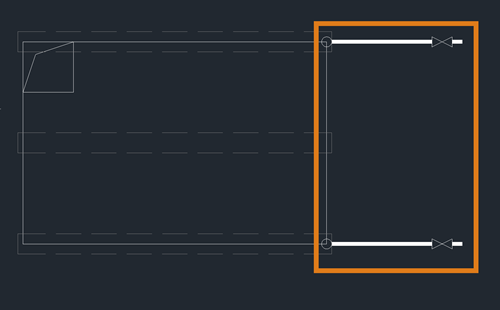

2、根据命令行提示，依次在图上点选【进水管位置】，【进水管引出位置】【第二个进水管位置】，然后输入标高值，水箱进水管即可自动生成水箱进水管。

按照命令提示完成点位选择和标高输入后，水箱进水管即可在平面图中自动生成，管线走向和连接关系由软件根据所选位置自动判断，无需手动干预。需要留意的是，该功能仅支持水箱平面图的自动生成，对于立面图或系统图中的进水管，仍需采用其他方式绘制。生成后的进水管如需调整，可以删除后重新执行命令，也可以直接对管线段进行编辑。建议在操作前确认水箱平面图的基准点和朝向，以保证进水管的定位准确。熟练使用该命令后，泵房给排水设计的整体效率将得到有效提升。
