CAD如何在水暖电中绘制电缆沟？

电缆沟是变配电室中常见的电缆敷设通道，绘制时需要确定沟体走向、截面尺寸和支架形式。软件中的绘电缆沟功能将相关参数集中在一个对话框中，用户设定后即可直接绘制。

问题描述：
CAD水暖电中如何绘制电缆沟？

步骤指引：
1、在水暖电【电气（民用）】模块，选择【变配电室-绘电缆沟】；CAD如何在水暖电中绘制电缆沟？

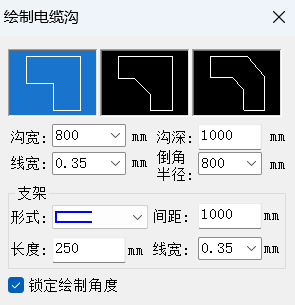

2、进入到电缆沟绘制的对话框中，选择电缆沟拐角样式，设置沟体的宽、深、倒角半径，同时可以设置支架的形式和长度等。CAD如何在水暖电中绘制电缆沟？

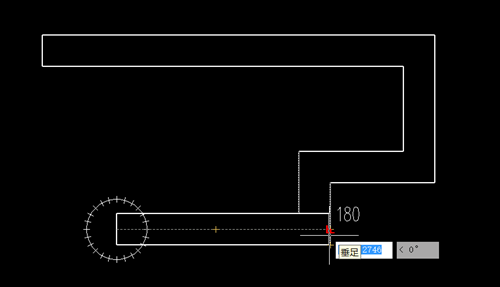

3、设定好参数之后即可进行电缆沟的绘制。CAD如何在水暖电中绘制电缆沟？

完成参数设置后，电缆沟即可按指定样式生成。该功能适用于变配电室、电缆夹层等区域的电缆沟设计，操作简便。
