CAD水暖电中异形柱的自定义创建方法
CAD水暖电中异形柱的自定义创建方法
当建筑平面中存在不规则柱体时，使用标准柱命令无法直接生成。此时可先绘制闭合多段线轮廓，再通过标准柱对话框中的转换功能，将其定义为异形柱，满足个性化设计需求。
问题描述：
如何在水暖电中自定义不规则的异形柱？
步骤指引：

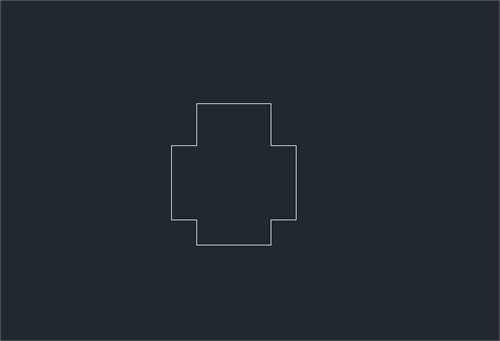

1、首先需要用多段线绘制出自定义不规则异形柱的轮廓，注意多段线需要闭合；
2、点击水暖电菜单【建筑-轴网柱子-标准柱】；

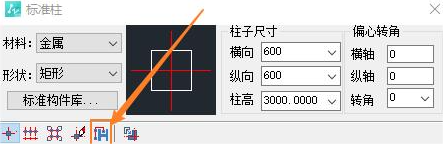

3、在弹出的“标准柱”对话框中，点击下方的【选择PLine线创建异形柱】；
4、命令行提示“请选择作为柱子的封闭多段线”，选择刚才用多段线绘制的自定义不规则异形柱的轮廓，回车；

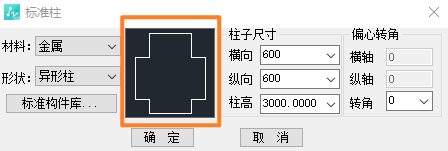

5、出“所选PLine线转化为柱子，个成功，个失败”的提示。点击【确定】即可，自定义的不规则异形柱即插入成功。
按提示完成转换后，自定义异形柱即插入图纸。该方法适用于任意闭合轮廓的柱体创建，灵活方便，可有效提高非标柱的绘图效率。
