国产CAD教程 2026-10-09 16:18:11 8

CAD水暖电中如何生成室外给水纵断面图？

室外给水管道的纵断面图能够直观展示管道纵向布置情况，便于核查埋深和坡度是否满足规范。软件提供了从布置井到生成纵断面图的完整流程，操作集中在给排水室外模块中。

问题描述：
如果想在中望建筑水暖电软件中绘制给水系统纵断面图，该何操作？

步骤指引：

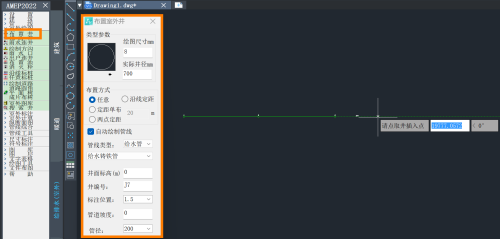

1.点击水暖电菜单【给排水（室外）-室外绘图-布置井】，绘制多个井；CAD水暖电中如何生成室外给水纵断面图？
2.点击水暖电菜单【给排水（室外）-纵断面图-纵断面图】，依次选择第一个井和最后一个井，此时提示计算；

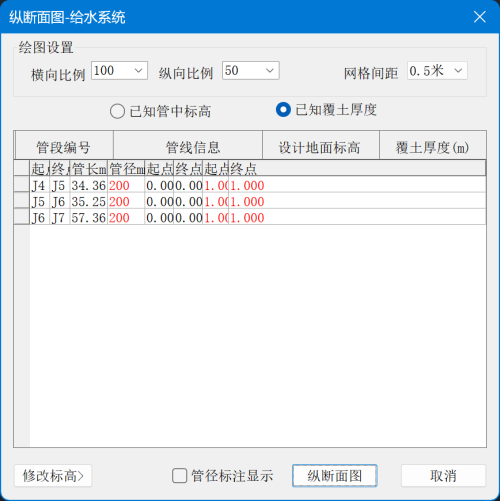

3.回车，执行计算，依次输入覆土厚度，进入纵断面图，给水系统的面板中。CAD水暖电中如何生成室外给水纵断面图？
4.点击【纵断面图】，选择基点生成纵断面图纸。CAD水暖电中如何生成室外给水纵断面图？

生成的纵断面图包含各井室标高及管道连接关系，设计人员可据此进行施工图标注和校审，减少手工绘制断面图的工作量。
