为啥CAD绘制线段时光标显示长度异常
CAD绘图中，光标动态长度显示异常是常见却令人困扰的技术问题。表现为通过L命令绘制线段时，实时显示的尺寸值远超实际长度，导致无法准确把控图形尺寸。该问题多源于图形Z轴坐标不统一，使得系统计算了包含高程差的空间距离。接下来让我们一起看看吧。
问题描述

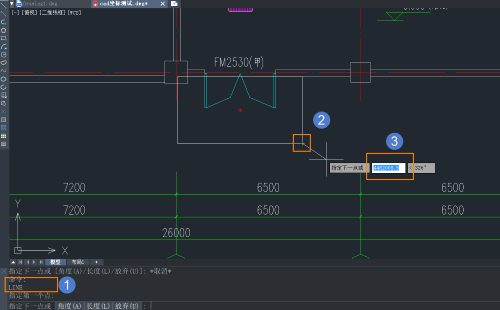

如图，从图中矩形角点作为起始点，用L命令画线，光标动态显示的线长度数值极大，明显异常，是为什么？
原因分析：

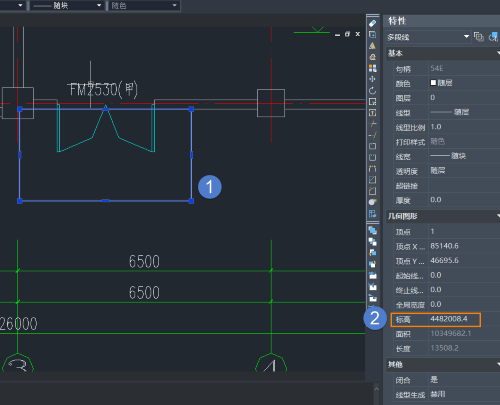

图中图元的Z轴坐标不为0。选中此矩形，可以在特性栏里看到此矩形标高数值极大，所以从这个图元绘制出的任意线段会自动加上这个距离。
解决方案：

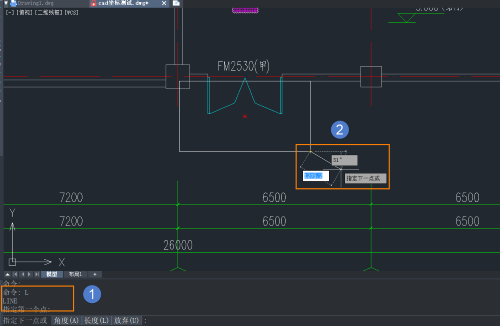

点击菜单【拓展工具-定制工具-Z轴归零】（【ZVALTO0】命令），根据提示选择异常的图元，将其恢复到Z=0的坐标状态。再进行图形绘制就正常了。
以上就是本文全部内容，希望对您有所帮助~
