CAD怎么将三维模型转换为二维图形
对于CAD用户而言，三维模型到二维图形的转换常是制图瓶颈，复杂的界面操作、命令记忆负担以及输出精度问题，都可能拖慢项目进度。本文旨在直击这些痛点，以专业技术视角，为您梳理简洁高效的解决方案。我们将介绍如何利用CAD原生功能，如平面摄影、扩展工具和布局空间技巧，一键生成精准的二维图，省去反复调试的烦恼。接下来让我们一起看看吧。
问题描述：
如何将三维模型转换为二维图形？
解决方案：
方案一：

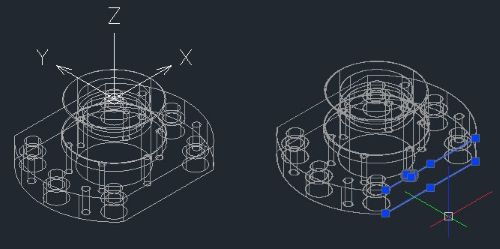

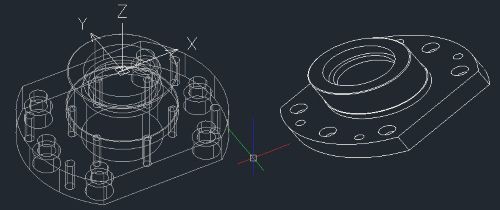

利用菜单【绘图-实体-平面摄影】（【FLATSHOT】命令），可以将当前视图下的三维模型转换为平面图，并放置于XY平面上。
方案二：

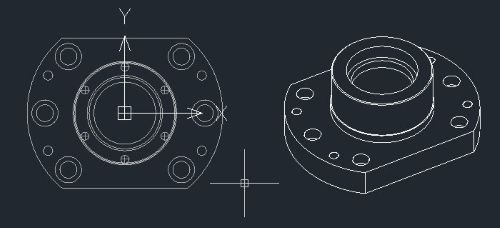

利用菜单【扩展工具-编辑工具-三维转二维】（【FLATTEN】命令），可以将当前视图下的三维模型转换为平面图，放于当前视口。
方案三：

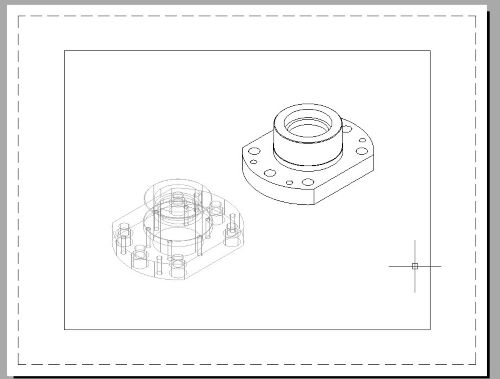

在布局空间的视口里，利用菜单【绘图-实体-轮廓】（【SOLPROF】命令），可以将当前视口下的三维模型转换为平面图，并放置于当前视口。
以上就是本文的全部内容，希望对您有所帮助！
