如何在CAD水暖电中生成多层风系统图？

在多层建筑的暖通设计中，风系统图需要将各层的风管布置汇总到一张图纸上，以表达整个建筑的风系统竖向关系。由于各层平面图是分别绘制的，系统图生成时需要在各层之间建立对应关系，否则容易出现楼层错位或风管连接不上等问题。传统方式下，设计人员需要逐层复制风管图形并手动对齐，操作繁琐且难以保证各层之间的位置一致性。软件中的风系统图功能支持逐层添加平面图，用户在每层选择对准点后，该层信息即被添加到系统图对话框中，全部楼层添加完成后即可生成多层系统图。这一方式将各层平面图通过统一的对准点关联起来，保证了系统图中楼层之间的对应关系。下面介绍具体的操作流程，帮助设计人员高效完成多层风系统图的绘制。

问题描述：
暖通设计时，如果为多层建筑物，需要生成多层的系统图，应该如何操作呢？

步骤指引：

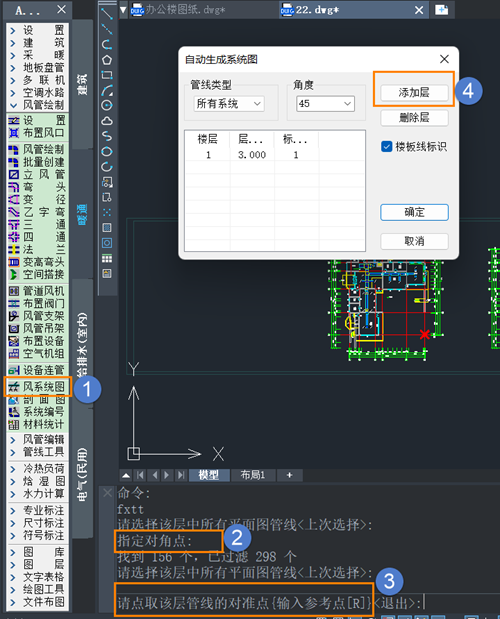

1. 点击水暖电菜单【暖通-风管绘制-风系统图】，根据提示选择一层平面图，根据提示选择一个对准点；

2. 一层信息会显示在对话框里，点击添加层；

3. 重复前面步骤，添加其他楼层平面；

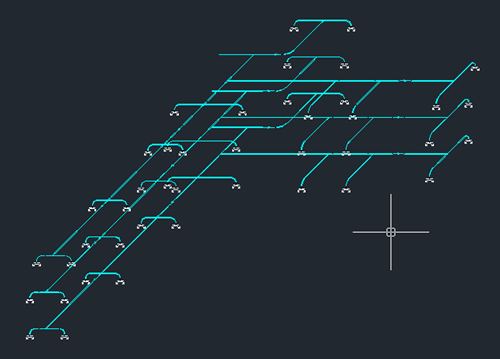

4. 全部楼层添加好之后，在图纸上指定位置生成多层系统图。

使用该功能后，设计人员无需逐层复制和手动对齐风管图形，软件会根据各层选择的对准点自动建立楼层之间的对应关系，并在全部楼层添加完成后生成多层系统图。生成后的系统图可以继续编辑和标注，满足施工图的设计要求。建议在添加各层平面图时，选择同一位置的构件作为对准点，例如同一轴线上的墙体或柱子，以保证各层在系统图中的竖向位置准确。如果项目中楼层数量较多，可以分批添加并随时检查对话框中的楼层列表。该方法适用于各类多层建筑的风系统图生成，能够减少重复劳动，提高暖通设计的效率和图纸的规范性。
