无论是在非标自动化设备中设计定制传动，还是在毕业设计中完成复杂的齿轮箱作业，精确的渐开线齿轮模型都是成功的基础。然而，从理论公式到CAD模型的这一步存在着巨大的鸿沟。手动绘制不标准，专用软件又过于昂贵且复杂。
今天分享的这款插件，它完美嵌入在CAD界面中，并可直接用于后续的装配、运动仿真和出图，极大降低从设计到验证的门槛。接下来让我们一起看看吧。
问题描述：
如何快速绘制一个渐开线齿轮
步骤指引：

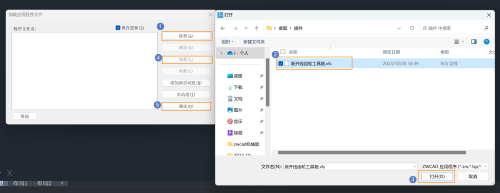

1.打开cad，输入【APPLOAD】命令，按下图加载渐开线齿轮工具箱.vls；

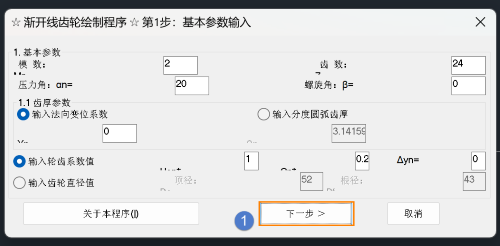

2.输入【Gear】命令，【回车】或【空格】确定，调出基本参数界面，输入参数后点击下一步；

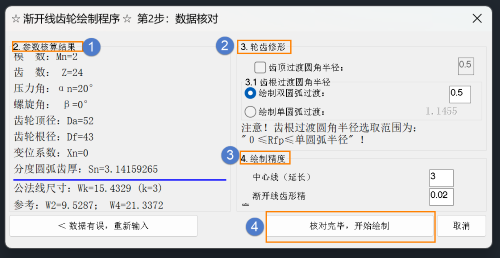

3.核对之前输入的参数，选择齿顶和齿根的过渡圆角半径，确定绘制精度；

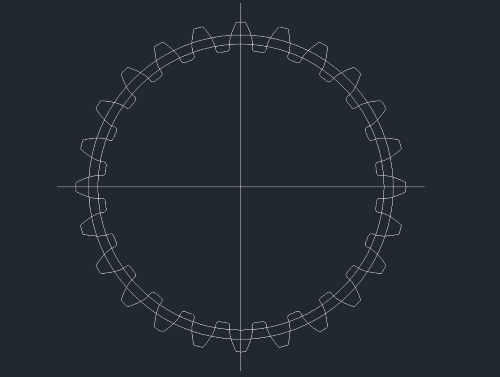

4.绘制图形生成渐开线齿轮。
渐开线齿轮工具箱.vls
