如何在CAD水暖电中绘制回风系统？

在暖通空调设计中，一次回风系统是空气处理过程中常见的系统形式，其核心是将室内回风与室外新风按一定比例混合，再经过风机盘管或空气处理机组进行热湿处理。一次回风系统的设计需要确定室外气象参数、室内设计参数、送风状态点以及混合状态点，这些参数之间的热湿交换关系通常通过焓湿图来表达。传统设计方式下，设计人员需要先查询设计城市的室外气象数据，再在焓湿图上逐点绘制状态点并计算混合过程，步骤较多且计算量较大。软件提供了在焓湿图环境中直接绘制一次回风系统的功能，用户可以选择设计城市、设定风机盘管处理形式，并由软件自动完成状态点计算和方案生成。这一方式简化了计算流程，也便于设计人员将计算结果以图形方式标注在图纸中。下面介绍具体的操作步骤，供暖通设计人员参考。

问题描述：
CAD水暖电如何绘制一次回风系统？

步骤指引：

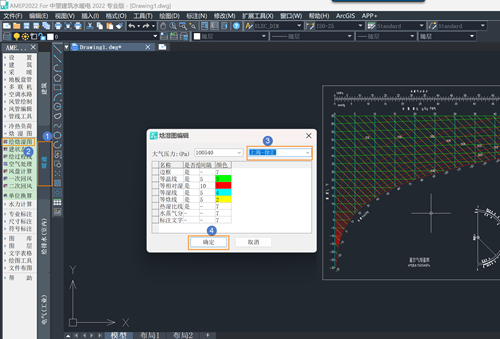

1. 点击水暖电菜单【暖通-焓湿图-绘焓湿图】，选择绘制地区的城市点击确认。绘制出一个没有任何状态点的焓湿图；

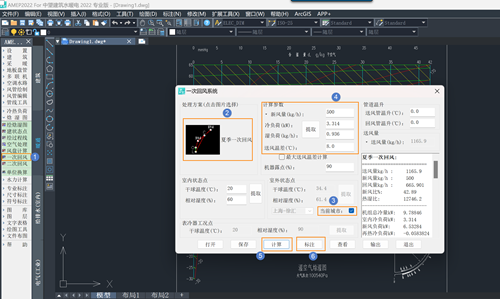

2. 点击水暖电菜单【暖通-焓湿图-一次回风】，点击图片选择风机盘管处理形式，勾选【当前城市】自动调整室外湿度点数值，计算参数可根据需要手动调整；

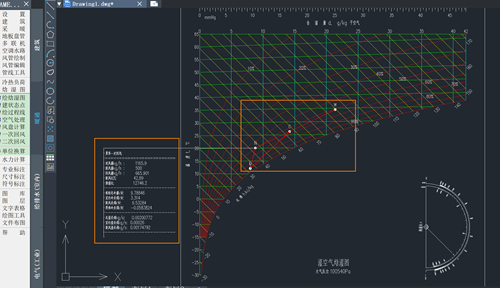

3. 点击【计算】生成回风方案，并点击【标注】获取相应的计算结果，一次回风系统图就绘制完成了。

完成上述操作后，软件会根据所选城市和风机盘管处理形式生成一次回风方案，并计算各状态点的参数。设计人员可以通过标注功能将计算结果添加到图纸中，形成完整的一次回风系统图。建议在绘制焓湿图前确认设计城市的室外气象参数是否与项目所在地一致，并在选择风机盘管处理形式时结合设备样本进行核对。如果计算参数需要调整，可以在一回风设置界面中手动修改后重新计算。生成后的系统图可以继续编辑和标注，满足施工图设计深度要求。该方法适用于一次回风系统的方案比较和施工图绘制，能够提高暖通设计的计算效率和图纸表达的规范性。
