如何在CAD水暖电中绘制剪刀梯？

在建筑给排水和暖通设计中，楼梯间的布置往往需要与建筑专业保持一致，剪刀梯作为一种特殊的楼梯形式，其平面表达需要准确反映两个梯段的交叠关系。传统绘制方式下，设计人员需要先画出楼梯间轮廓，再分别绘制两个梯段的踏步、平台和梯井，最后调整两者之间的相对位置，整个过程较为繁琐。建筑水暖电软件中的剪刀楼梯功能将相关参数集中在对话框中，用户只需输入楼梯高度、梯井宽和踏步宽度等数值，再选择插入基点，即可生成完整的剪刀梯图形。这一方式减少了手动绘制的步骤，也保证了参数之间的一致性。下面介绍具体的操作方法，供设计人员在建筑平面图中参考使用。

问题描述：
建筑水暖电如何绘制剪刀梯？

步骤指引：

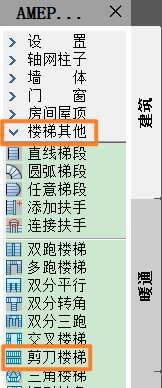

1. 点击水暖电菜单【建筑-楼梯其他-剪刀楼梯】；

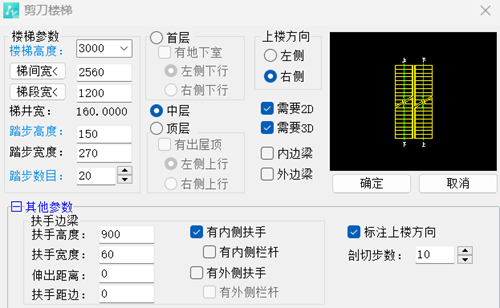

2. 点击菜单之后，在对话框窗口输入参数，可以确定楼梯的高度、梯井宽和踏步宽度等参数；

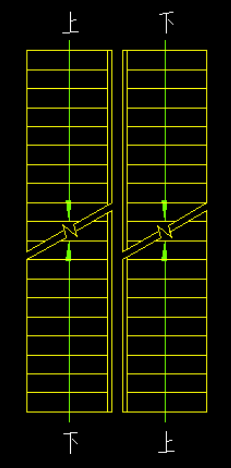

3. 设置好参数之后选择基点进行插入即可。

使用剪刀楼梯命令后，设计人员无需逐级绘制踏步，软件会根据输入的参数自动生成剪刀梯的平面图形，并按照所选基点放置到图纸中。生成后的剪刀梯可以继续修改参数或调整位置，便于与楼梯间墙体和其他构件协调。建议在绘制前先确认楼梯间的净尺寸和梯井宽度，以便在对话框中准确输入参数。如果项目中包含多个剪刀梯，可以重复执行该命令，分别插入到对应位置。该方法适用于各类建筑平面中的剪刀梯绘制，能够有效提高绘图效率，减少手工绘制带来的误差。熟练掌握后，楼梯间的平面表达将更加规范，后续的管线布置和疏散设计也能在此基础上顺利开展。
