CAD怎么绘制曲线引线
CAD图纸标注中，曲线引线能灵活适配不规则图形、复杂结构的文字注释需求，相比默认直线引线更贴合实际标注场景，但不少用户因未掌握设置方法，仍通过手动调整来制作曲线引线，既耗时又难以保证标注的规范性与美观度，影响绘图效率。其实无需复杂操作，通过【快速引线（LE）】命令的参数设置，就能直接绘制出标准的曲线引线，步骤简单易上手。本文将助力大家快速掌握曲线引线的绘制技巧，接下来让我们一起看看吧。
问题描述：
CAD如何绘制曲线引线？
步骤指引：

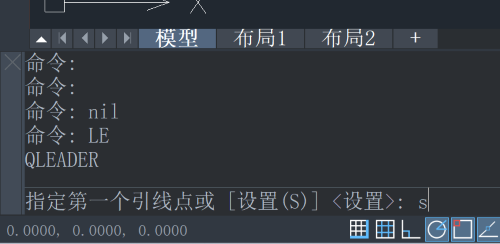

1.点击菜单【标注-快速引线】（【LE】快捷键 ），使用引线功能，根据提示进入【设置（S）】；

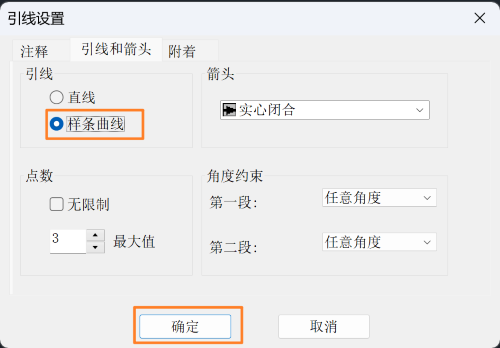

2.打开引线设置对话框，点击【引线与箭头】页面，将引线样式修改为【样条曲线】，点击【确定】；

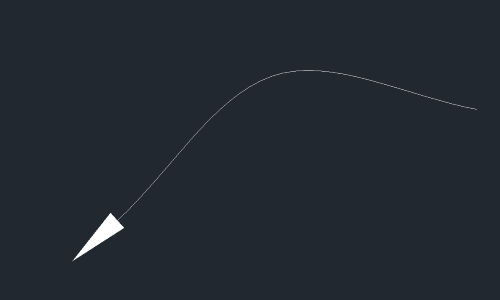

3.按提示指定引线位置点，即可绘制出曲线引线。
以上就是绘制曲线引线的方法，希望对您有所帮助~
