3D建模软件装配约束自动转运动副操作指南

在做运动仿真之前，我们通常已经对模型添加好了装配约束，比如同轴、重合等。进入运动仿真模块后，能不能把这些现成的装配约束直接转成运动副，而不用重新定义一遍呢？当然可以！软件内置了自动转化功能，只需要轻轻一点就能完成。具体怎么操作呢？让我们一起来看看吧！

问题描述：

在设计过程中往往会先进行装配约束，然后再进入到运动仿真模块进行运动分析，而装配约束中其实已经包含了运动副的能力，那么如何把装配约束关系直接转变为相对应的运动副呢？

步骤指引：

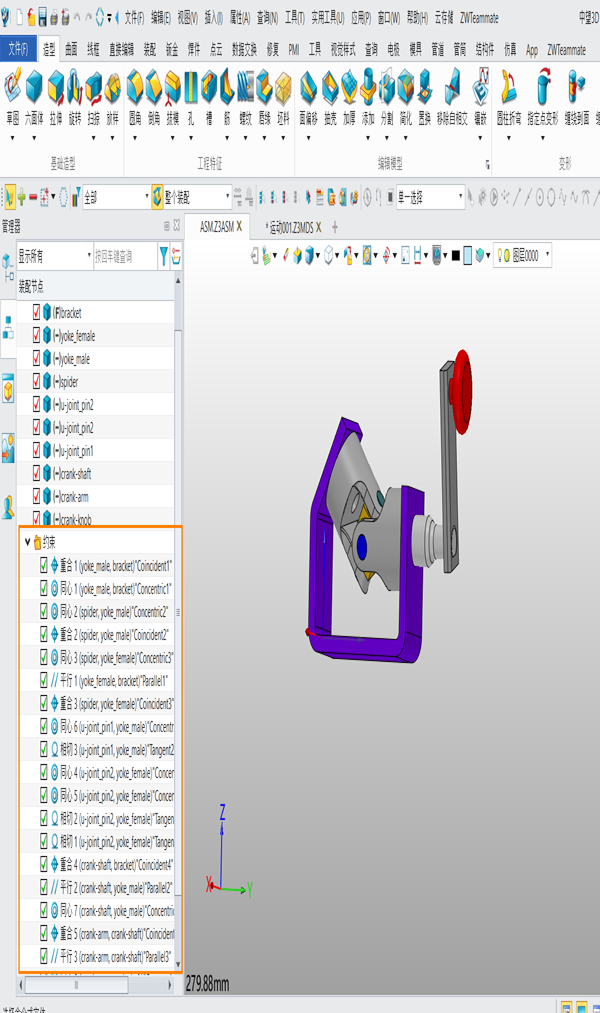

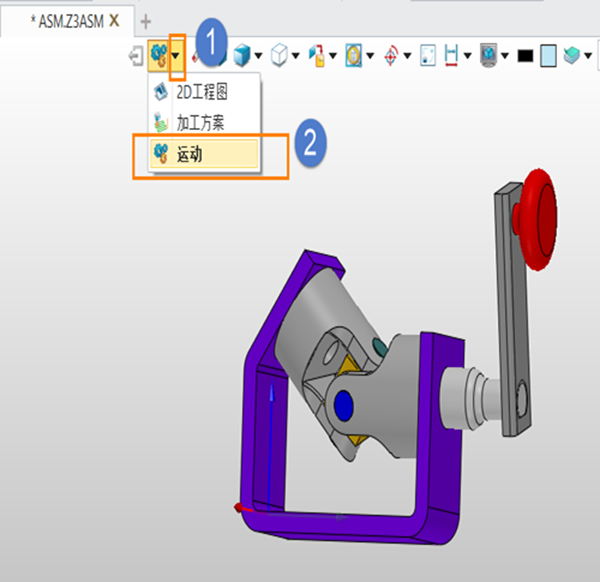

1.打开带有约束的装配模型，点击【DA工具栏】，选择【运动】

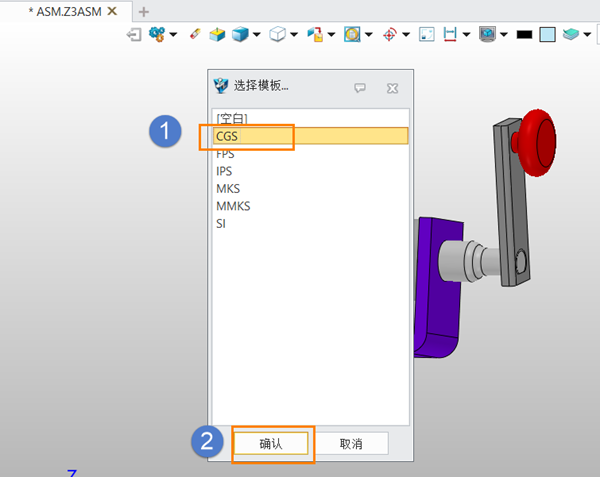

2.选择运动模块的模板，点击确认，进入运动模块空间

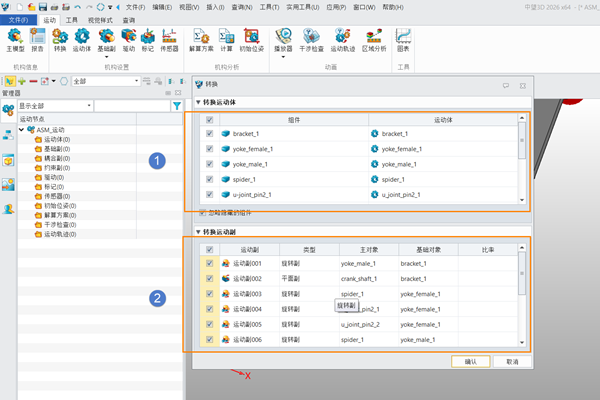

3.在弹出的转化对话框中，选择需要转化为运动副的约束关系，完成约束到运动副的自动转化

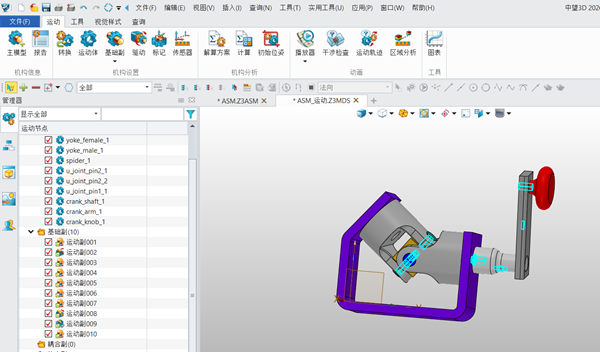

4.点击确认，完成运动副自动生成

经过以上几步，装配约束就顺利转化成了对应的运动副，省去了重复定义的时间，也让设计流程更加顺畅。如果你在实际操作中遇到任何问题，欢迎在评论区留言交流！
