三维设计软件怎么使用【对齐运动体】功能

在ZW3D运动仿真中创建旋转副时，如果连杆1和连杆2的位置没有预先对齐（比如不同心），直接添加运动副很容易出错。那该怎么办呢？其实软件自带了一个非常实用的功能——“对齐运动体”，可以帮您在创建运动副的同时自动调整运动体的位置。具体怎么操作？让我们一起来看看吧！

问题描述：

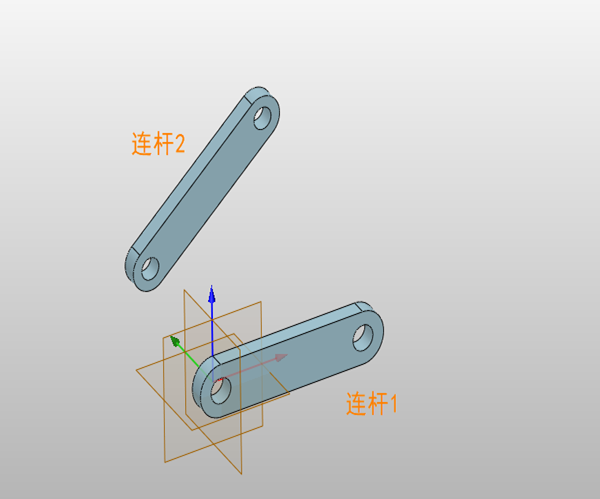

在 ZW3D 基础副创建过程中，如果运动体位置不满足要求，如下图所示，连杆1和连杆2没有进行同心约束，该如何创建旋转副？

步骤指引：

在 ZW3D 基础副创建过程中，如一开始运动体位置不满足要求，可以使用对齐运动体功能，将运动体位置进行修改，以【旋转副】为例进行说明。

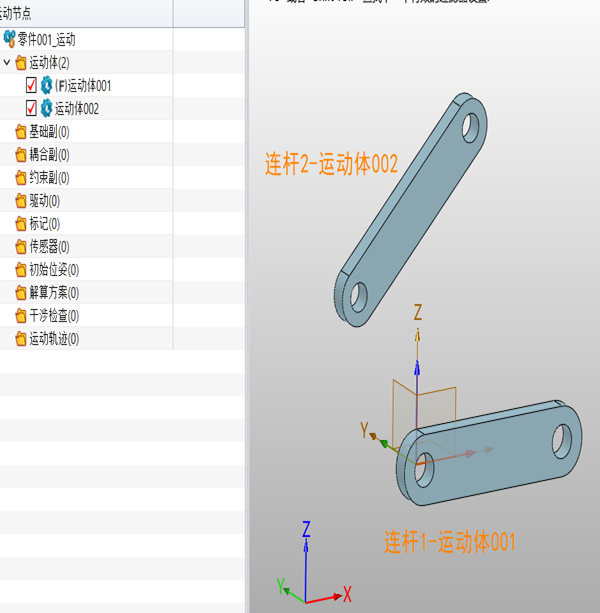

1.进入运动仿真环境，将【连杆1】设置为【运动体001】，【连杆2】设置为【运动体002】并进行固定

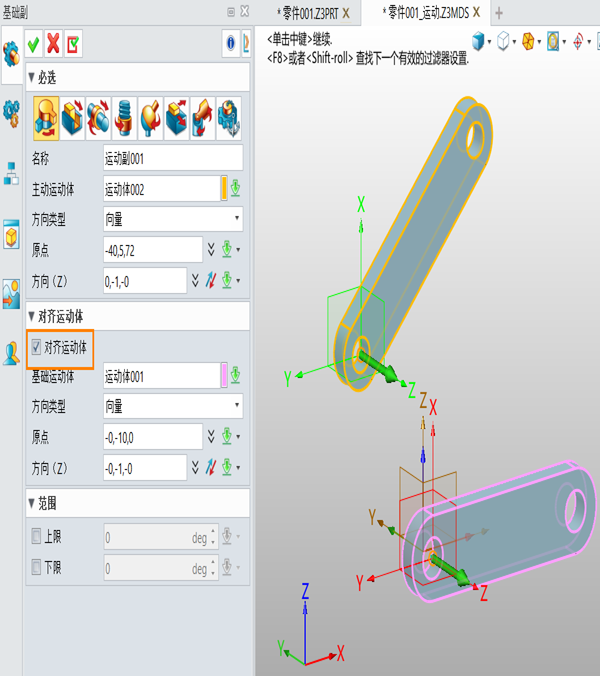

2.在RIBBON栏依次点击【基础副】-【旋转副】，按下图所示进行选择，并勾选【对齐运动体】选项

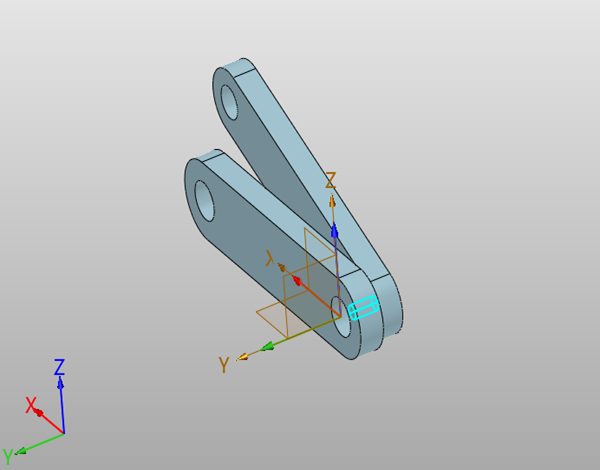

3.点击【确认】，创建运动副如下图所示

勾选“对齐运动体”并确认后，运动体会自动按约束条件调整位置，运动副即可顺利生成。需要注意的是，这种位置调整只针对仿真环境，不会影响原始装配文件里的零件位置。如果大家在操作中遇到其他问题，欢迎在评论区留言交流！
