3D建模软件装配阵列中生成独立零件并解除与原零件关系的操作方法

在装配环境中，通过阵列功能快速生成多个相同零件，能够显著提高重复部件的装配效率。但随之而来的问题是，阵列产生的所有零件都与原始零件保持着关联关系——修改其中一个，其他全部同步更新。这在某些设计场景下（例如需要个别零件进行差异化处理时）反而成为限制。如果希望将某个阵列零件从阵列关系中分离出来，使其成为独立个体且不再受原零件变更的影响，可以通过两步操作来实现。下面介绍具体方法。

问题描述：

通过装配体阵列零件，但因为阵列关系，在修改其中一个零件时，另一个零件也会同步进行修改，如何解除被阵列零件与原始零件的关联？

步骤指引：

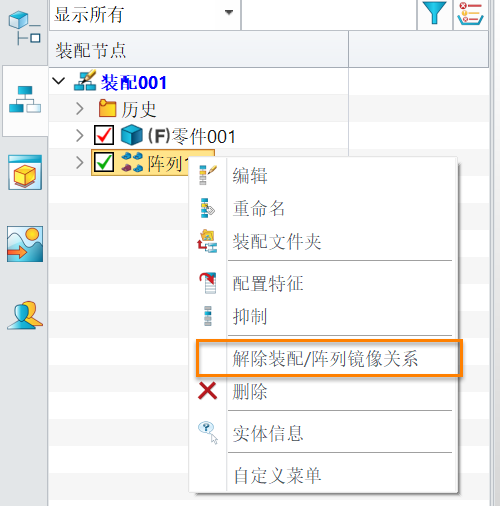

1. 右键阵列特征，选择【解除装配/阵列镜像关系】，即可将阵列的零件从阵列特征内部拆分出来。

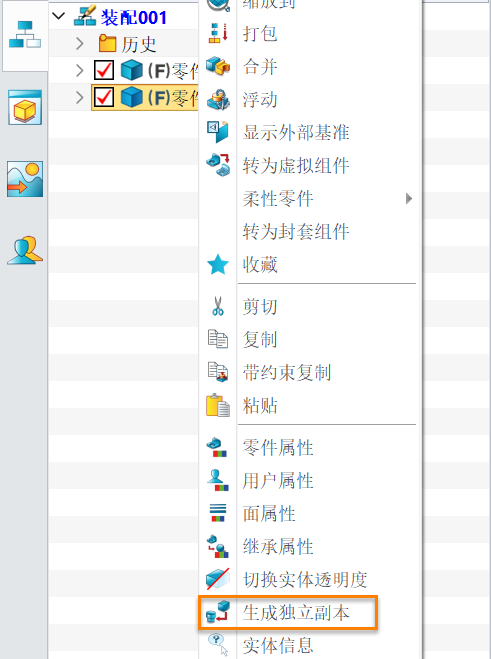

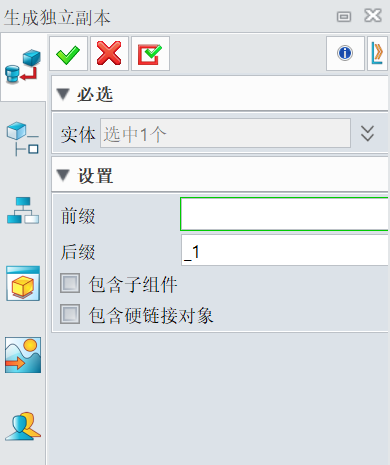

2. 右键拆分出的零件，选择【生成独立副本】，输入零件名前/后缀，即可解除与原零件关联生成为独立零件。

完成上述两步后，该零件即成为完全独立的个体，后续修改原零件或阵列中的其他零件，都不会再影响到它。若日后需要重新建立关联，可重新进行装配约束或阵列操作。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
