3D建模软件如何将管路中的折弯批量转换为弯头
3D建模软件如何将管路中的折弯批量转换为弯头
管路设计时，为了快速拉出走向，一般先用折弯过渡，等到管路定型后再统一换成弯头。但弯头型号多，手动替换工作量不小。软件里有个“折弯变弯头”功能，可以选中一个或多个折弯，一次性完成转换，还能按等级或手动选型，省去了重新布管的麻烦。下面看看具体操作。
问题描述：

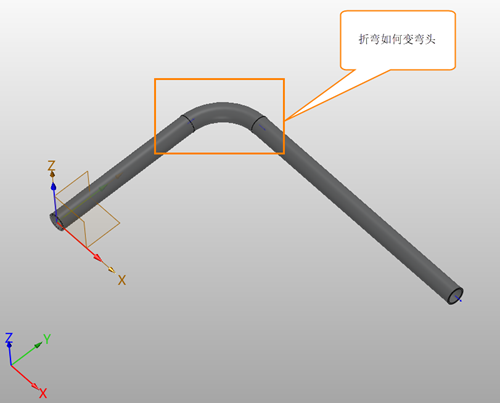

在设计过程中，有时为了快速绘制管路走向，会先采用折弯来代替弯头，等整体管路设计完成后，再对所有折弯部分进行弯头替换，那么3D管路模块如何实现呢？
步骤指引：

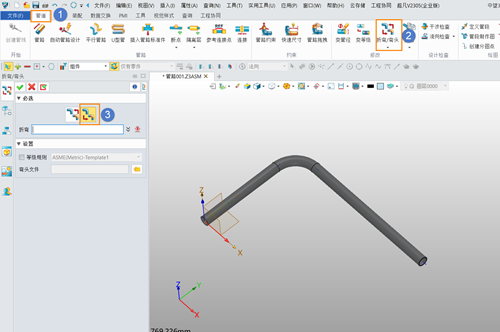

1. 点击【管道】模块下的【折弯/弯头】命令，选择【折弯变弯头】命令

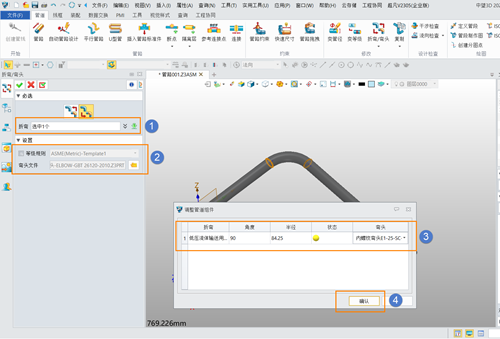

2. 选中需要变弯头的折弯，点击鼠标【中键】确认，通过【等级规则】或者【手动】选择弯头类型，点击【确认】，弹出【调整管道组件】对话框，进行再次【确认】

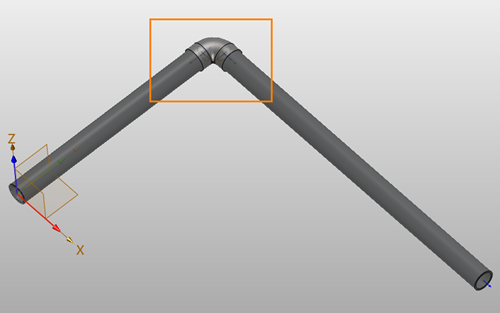

3. 完成折弯变弯头的设定
转换完成后，管路系统自动更新，弯头参数符合设计规范。如果后续折弯数量较多，建议先用框选一次性选中，再执行转换，效率更高.
