三维CAD管道设计中法兰、垫片和异径管自动添加的设置方法
三维CAD管道设计中法兰、垫片和异径管自动添加的设置方法
在管道布设过程中，法兰、垫片和异径管的配置往往占据不少时间。如果能够根据预设规则自动插入这些元件，即可将精力集中在管路走向等核心设计环节。软件提供了从管道参数设置到管路命令启用的一整套配置方案，用户只需指定对应的库文件并勾选自动添加选项即可。下面是详细的配置步骤。
问题描述：
进行管路绘制时，自动添加法兰、垫片、异径管会提升设计效率，那么如何实现呢？
步骤指引：

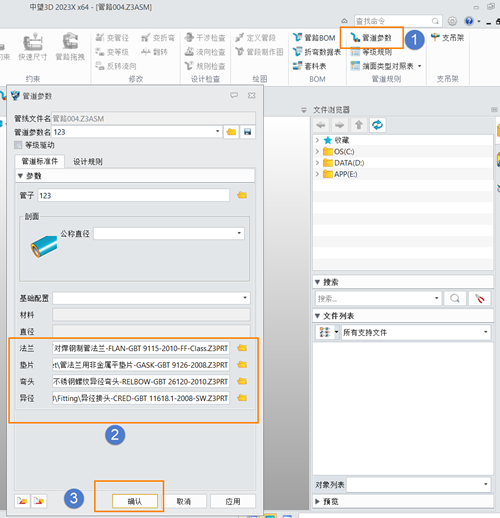

1. 点击【管道参数】，在【法兰】、【垫片】、【异径管】对话框中浏览所需的库文件，最后点击【确定】。

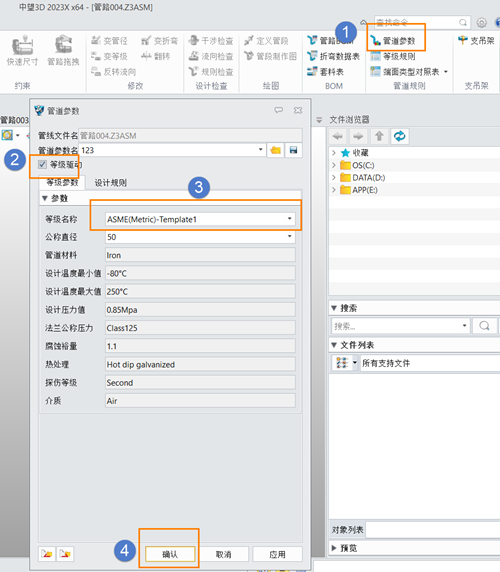

2. 如绘制压力管道，需勾选【等级驱动】，并选择所需等级库文件，最后点击【确定】。

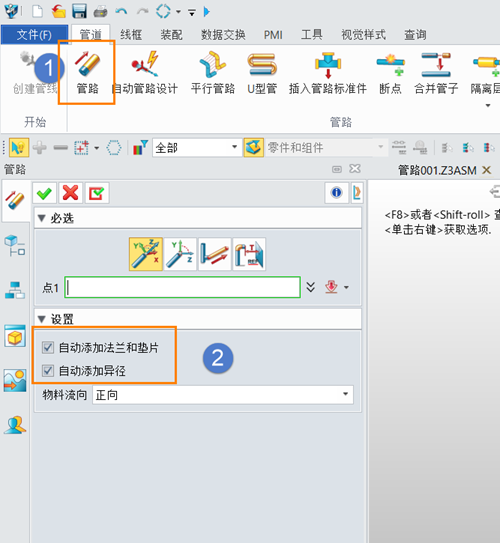

3. 点击【管路】命令，勾选【自动添加法兰和垫片】、【自动添加异径】即可完成设置。
配置生效后，每段新生成的管路都会按库文件自动匹配并插入相应的法兰、垫片和异径管，确保管路连接的完整性和规范性。
