三维CAD外部法兰模型在管路模块中的属性定义流程

从外部导入的法兰模型在管路模块中无法直接用于自动布管，因为缺少必要的管路属性数据。为了让这些模型能够识别为法兰元件，需要利用管路工具中的类别设置、连接点创建和插入点定义功能，为其赋予完整的法兰属性。该操作涉及管路类别指定、连接点参数配置以及插入点定位等多个步骤。完成设置后，外部法兰即可参与自动管路设计。下面是详细的流程说明。

问题描述：

在3D管道模块进行管路设计时，有时会从外部导入法兰模型，但是由于没有法兰属性，无法使用自动管路设计连接法兰生成管路，

那么如何为外部导入的法兰模型定义法兰属性呢？

步骤指引：

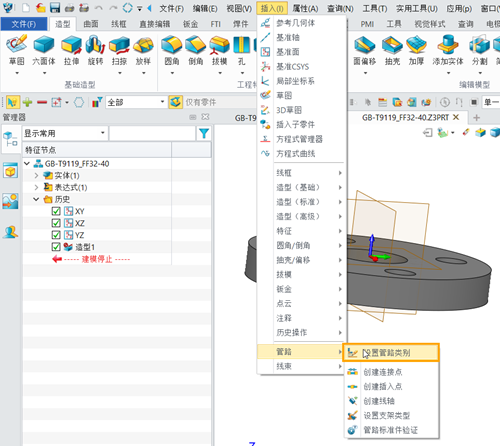

1. 点击【插入】-【管路】-【设置管路类别】；

2. 分别将类别设置为【法兰】和【FLAN 法兰】，点击确定；

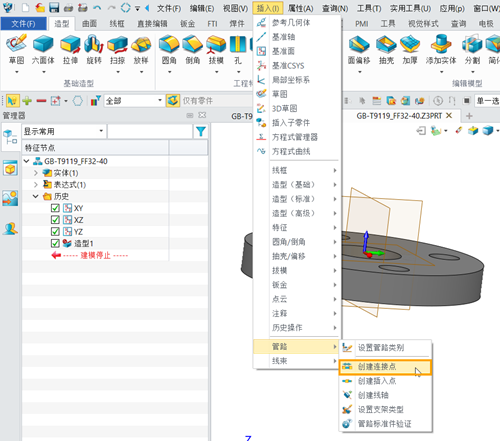

3. 点击【插入】-【管路】-【创建连接点】；

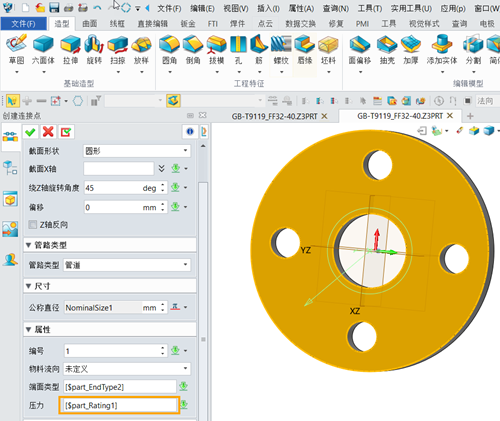

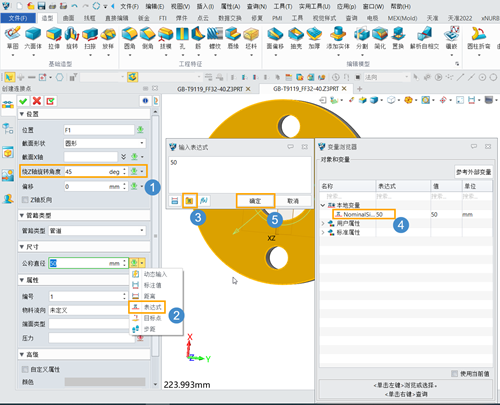

4. 【绕Z轴旋转角度】设置为【45度】，点击【表达式】，点击【变量浏览器】，选中本地变量【NominalSize1】，点击确定；

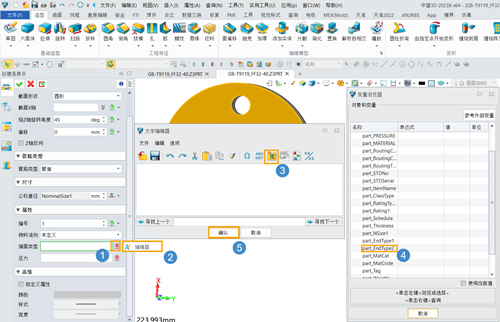

5. 点击【红色箭头】，点击【编辑器】，点击【变量浏览器】，选择【part_EndType2】属性，点击确定；

6. 定义【压力】为【[$part_Rating1]】属性，点击确定，完成连接点定义；

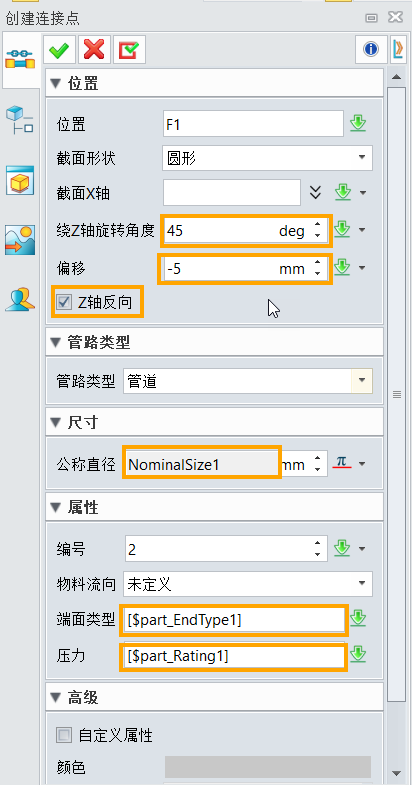

7. 按照步骤5和6创建第二个连接点，第二个连接点的参数按照截图设置；

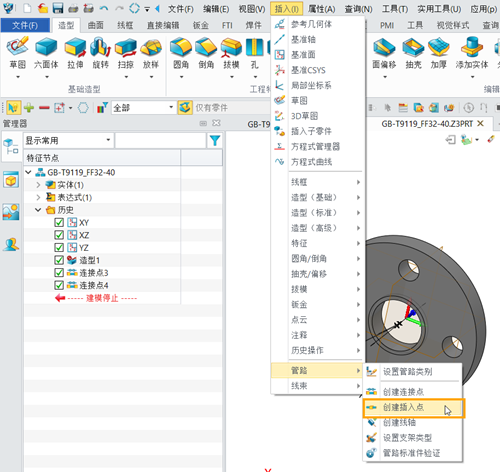

8. 点击【插入】-【管路】-【创建插入点】；

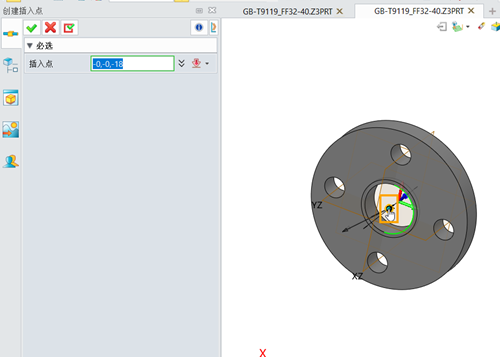

9. 选择第一个连接点的原点位置作为插入点，点击确定，完成整个法兰属性的定义。

属性定义完成后，外部导入的法兰即可与管路系统正常连接。建议在正式使用前，通过简单的管路测试验证属性定义是否正确。
