三维建模软件中管道角度标注过约束的处理方法

在管道设计中进行角度标注时，有时会遇到系统提示过约束，即使手动关闭了其他所有约束，仍然无法成功标注。这种情况通常不是因为约束冲突，而是因为当前管道组件处于刚性状态，无法响应角度尺寸的驱动。解决方法是先将折弯管段切换为柔性状态，使其允许尺寸驱动，再执行标注即可避免过约束提示。具体操作如下。

问题描述：

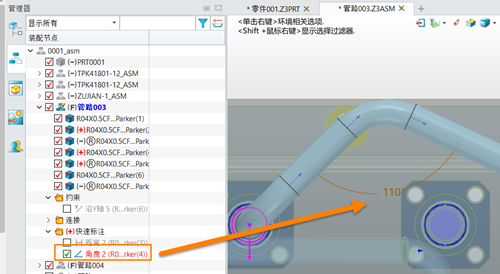

在做管道角度标注时，产生过约束；即使将其它约束都关闭，还是有过约束现象。三维建模软件中管道角度标注过约束的处理方法

步骤指引：

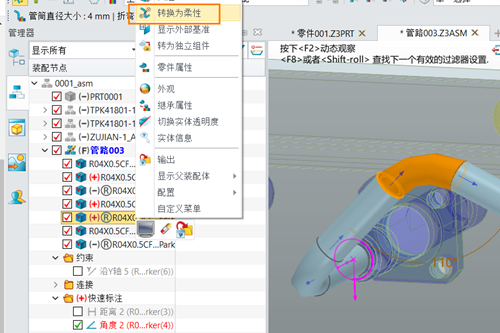

1. 在折弯管段模型处右键，选择【转换为柔性】三维建模软件中管道角度标注过约束的处理方法

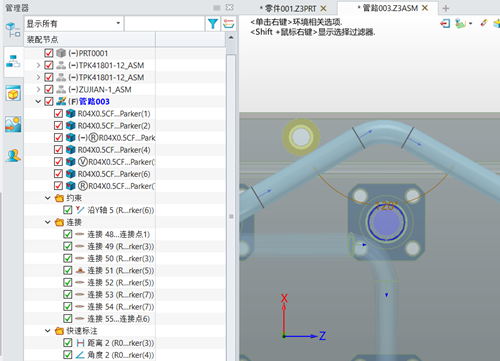

2. 此时即使再启用其它约束，也是正常约束状态三维建模软件中管道角度标注过约束的处理方法

转换为柔性后，角度标注即可正常添加，且后续启用其他约束也不会产生冲突。如果后续需要恢复刚性状态，再次右键选择转换为刚性即可。
