三维建模软件中管道设计长度和折弯角度范围的调整方法
在管道布管过程中，有时拖动管子却发现无法拉伸到指定位置，或者弯管折弯操作直接失败。这种情况通常不是因为操作失误，而是当前管路的拉伸长度或折弯角度超出了设计规则中设定的最小或最大范围。软件在布管时会自动校验这些参数，如果不符合预设规则，操作就会被阻止。要解决这个问题，只需进入管道设计规则设置，调整长度和折弯角度的允许范围即可。下面说明具体的修改路径。
问题描述：
在进行管道设计，有时会发现管子拉不出来或者弯管折弯失败，这是由于管道拉伸长度小于设计规则中最小管长或折弯角度，需要对设计规则中的范围进行调整
步骤指引：

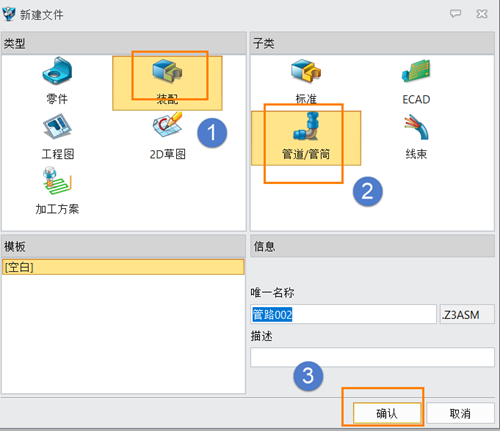

1. 点击【装配】，选择【管道/管筒】，点击【确定】

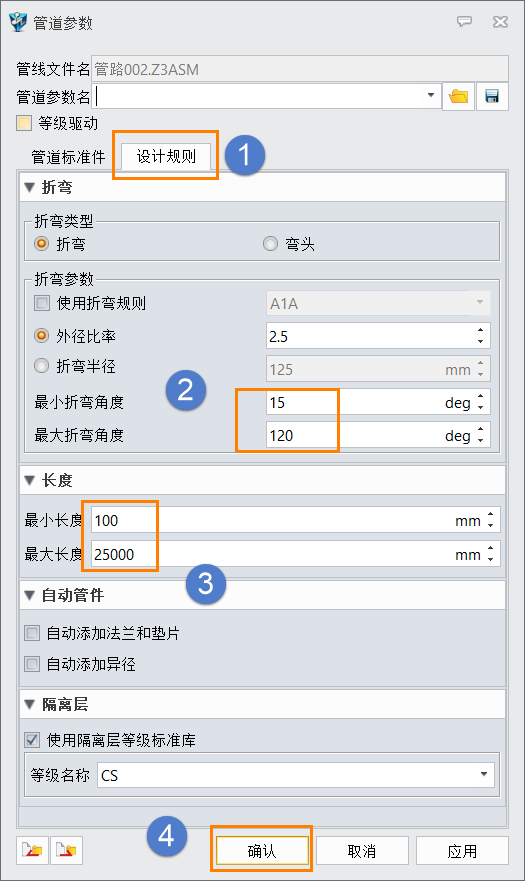

2. 点击【设计规则】，调整【折弯角度】和【长度】范围，点击【确定】
调整完成后，重新尝试拉伸或折弯操作即可正常进行。建议根据实际管路布局和工艺要求设置合理的范围值，既保证设计的灵活性，也避免超出制造限制。
