三维CAD管道设计中管路角度如何调整
在管道布设完成后，如果发现某段管路的夹角需要修改，比如弯头角度或分支方向需要变更，可以采用直接调整角度尺寸的方式来实现，而不必重新布管。这一操作的核心在于先将管路组件切换为柔性状态，使其支持尺寸驱动，然后通过快速尺寸功能标注出当前夹角，最后双击尺寸值并输入新角度即可完成修改。下面是该操作的具体流程。
问题描述：
在进行管路设计时，有时需要修改已经生成的管路夹角，那么在3D中该如何修改管路夹角呢？
步骤指引：

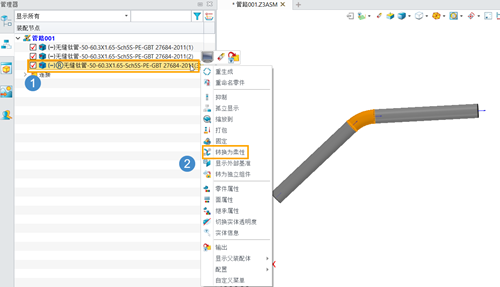

1. 进入【装配管理器】，选中名称前面带【R】符号的组件，右键选择【转换为柔性】；

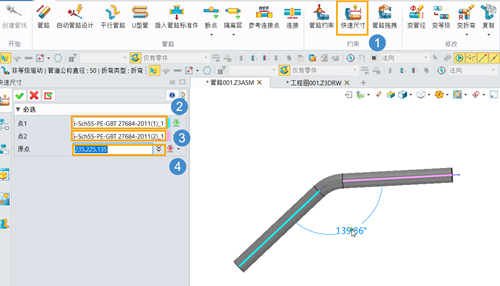

2. 点击【约束】-【快速尺寸】命令，分别选中夹角两侧的管路中心线，生成对应的角度尺寸；

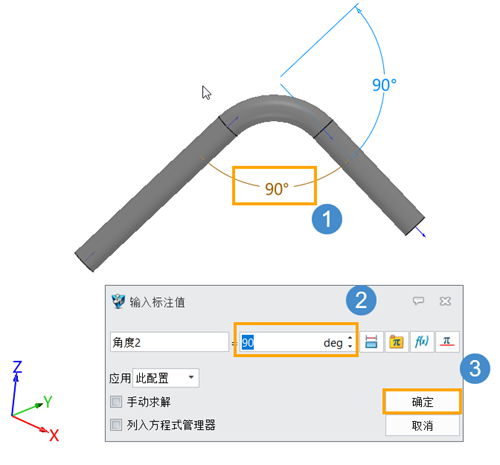

3. 双击角度尺寸，输入需要的角度值，点击【确定】，即可完成管道夹角的修改。
调整后的管路会自动更新到新的角度位置，尺寸标注也会同步刷新。该方法适用于已完成的管路路径微调，操作简便且不破坏原有布管结构。
推荐阅读：3D建模软件
推荐阅读：3D建模软件管道模块中管路的打断步骤
