3D建模软件中运动仿真图表单个刻度颗粒度细化怎么设置

在运动仿真数据分析中，图表刻度的疏密程度直接影响对曲线趋势的判断。默认的10×10网格对于大多数常规分析已经够用，但遇到需要精细对比的数据，比如两个数值非常接近的曲线差异，或者某一小段时间内的微小波动，默认网格就显得不够用了。如果刻度太粗，关键的变化细节可能被掩盖。软件提供了对X轴和Y轴格栅频率的独立调整选项，可以在不改变坐标范围的前提下，增加单个刻度内的细分数量，让曲线显示更精细。下面说明具体的设置入口和参数调整方法。

问题描述：

3D运动仿真模块的图表默认模板是10*10的方格图表，对于一些精细数据的分析需要对单个刻度的颗粒度需要进一步细化，该如何实现？

步骤指引：

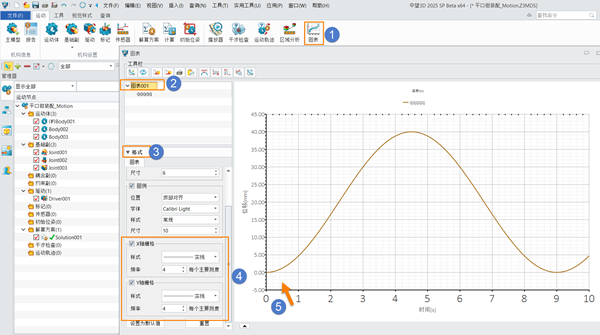

1. 点击【图表】按钮，进入图表界面

2. 选择需要修改的图表名称，在下方的【格式】栏中找到【X轴格栅】和【Y轴格栅】，在各自频率中输入数值，实现单个刻度内的颗粒度增加。

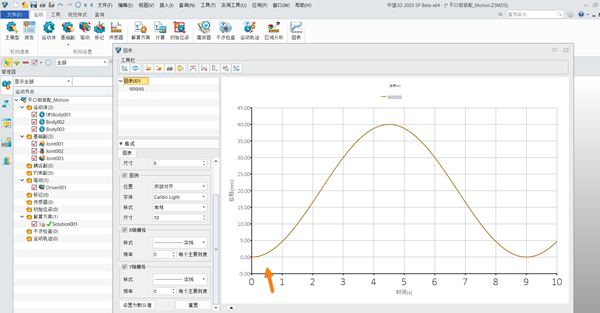

格栅频率值越大，单个刻度内的分割线越多，曲线经过的参考点也更密集。建议根据数据波动幅度进行调整：波动频繁的曲线适当增大频率值，平稳的曲线保持默认即可。调整后图表会自动刷新，无需重新生成曲线。
