国产三维设计软件运动仿真模块中帧率参数在哪修改

运动仿真完成后播放动画时，如果发现运动件的动作不够平滑，甚至出现肉眼可见的卡顿或跳跃，很多用户会怀疑是驱动设置出了问题。其实更常见的原因是帧率偏低。帧率直接决定了仿真计算的时间步长，帧率越低，相邻两帧之间的时间间隔越大，对于高速运动的机构来说，每一帧之间跨越的角度或位移就会过大，导致动画显示不连续。在解算方案的编辑界面中，可以轻松调整帧率参数来解决这个问题。下面是具体的操作路径。

问题描述：

在使用3D的运动运动模块做运动仿真时，有时因为设定的驱动速度过快，可能会使运动件看起来没有正常运行，这种情况一般是有帧率导致的。那么应该如何修改运动仿真动画的帧率呢？

步骤指引：

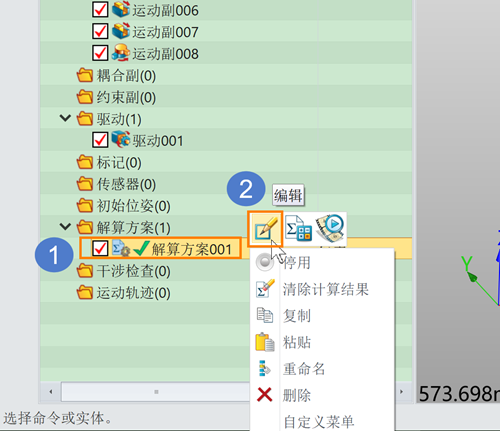

1. 在对应的【解算方案】上点击【鼠标右键】，在弹出的菜单中点击【编辑】。

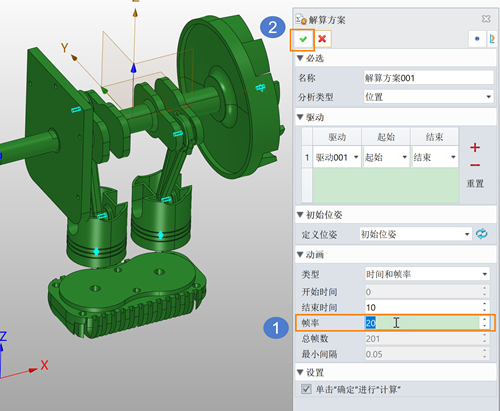

2. 在【动画】选项中，修改【帧率】为合适的数值，然后点击【确认】即可。（备注：帧率越大，计算越精确。）

帧率修改完成后重新解算即可看到效果。如果动画播放仍然不够流畅，可以继续适当提高帧率数值。需要注意的是，帧率增大意味着计算量增加，对于复杂装配体或长时间仿真，建议逐步增加帧率并观察效果，找到精度和效率的平衡点。
