三维CAD中圆柱面中心轴距离测量操作指南

在三维设计软件的装配与检测过程中，测量两个圆柱面之间的中心轴距离是一项非常常见的操作。例如，在孔位检测时，需要确认两个轴承安装孔的中心距是否符合设计要求；在轴类零件装配时，需要验证两根传动轴之间的平行度及间距是否满足传动要求；在夹具设计中，也需要测量定位销与夹紧装置之间的相对位置关系。如果使用常规的“点到点”测量方式，需要先捕捉两个圆柱面的圆心，不仅操作步骤繁琐，还容易因为捕捉不准而导致测量偏差。其实，三维设计软件中的【距离】测量命令内置了“中心到中心”的测量模式，只需直接选择两个圆柱面，即可快速获得它们的中心轴距离，既精准又高效。下面我们来看具体的操作步骤。让我们一起来看看吧！

问题描述：

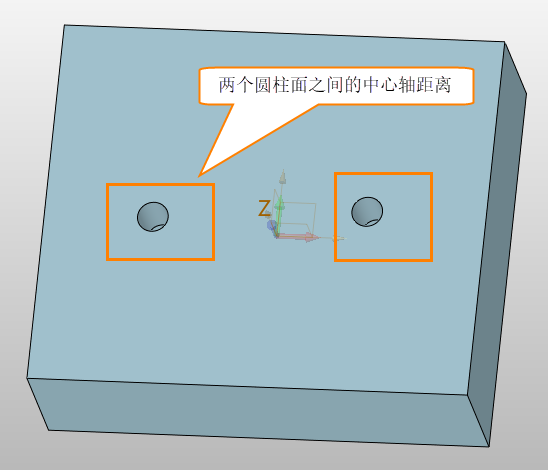

如何测量两个圆柱面之前的中心轴距离，如下图所示：

步骤指引：

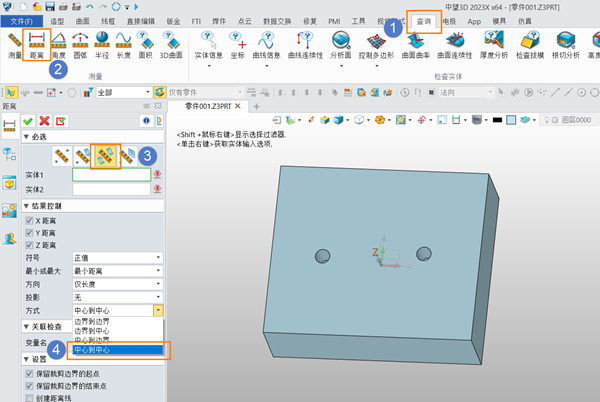

选择【查询】-【距离】命令。在对话框里，选择【几何体到几何体】，【中心到中心】选项，最后选择两个圆柱面即可。

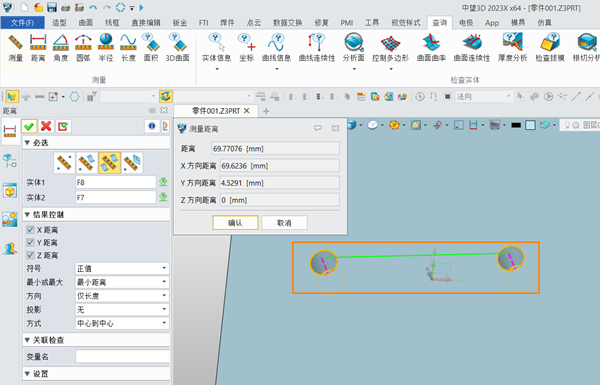

通过以上简单的几步设置，你就可以快速、准确地获取两个圆柱面之间的中心轴距离了。“中心到中心”的测量模式省去了手动捕捉圆心的繁琐操作，尤其适用于需要频繁测量孔距、轴距的设计与检测场景。希望这个技巧能帮助你在日常设计工作中更加高效地完成尺寸测量。如果你在实际操作中遇到其他问题，欢迎在评论区留言交流！
