三维CAD运动仿真的曲线图表怎么直接测量查询某点的数值(2025及以上版本)

在三维CAD运动仿真完成后，我们经常需要通过曲线图表来分析运动部件的位移、速度或加速度变化。有时候，我们不仅想观察曲线的整体趋势，还想精确知道某一时刻的具体数值，例如“0.5秒时的速度是多少”或“位移曲线最高点的值是多少”。如果靠目测或者导出数据后再查找，既麻烦又不精确。其实，2025及以上版本的运动仿真环境内置了一个非常方便的“定位点”工具，允许直接在曲线上点击查看任意点的数值。具体怎么使用呢？让我们一起来看看吧！

问题描述：

在3D运动仿真里面生成曲线图表后，想要直接测量曲线上某点的数据，该怎么实现？

步骤指引：

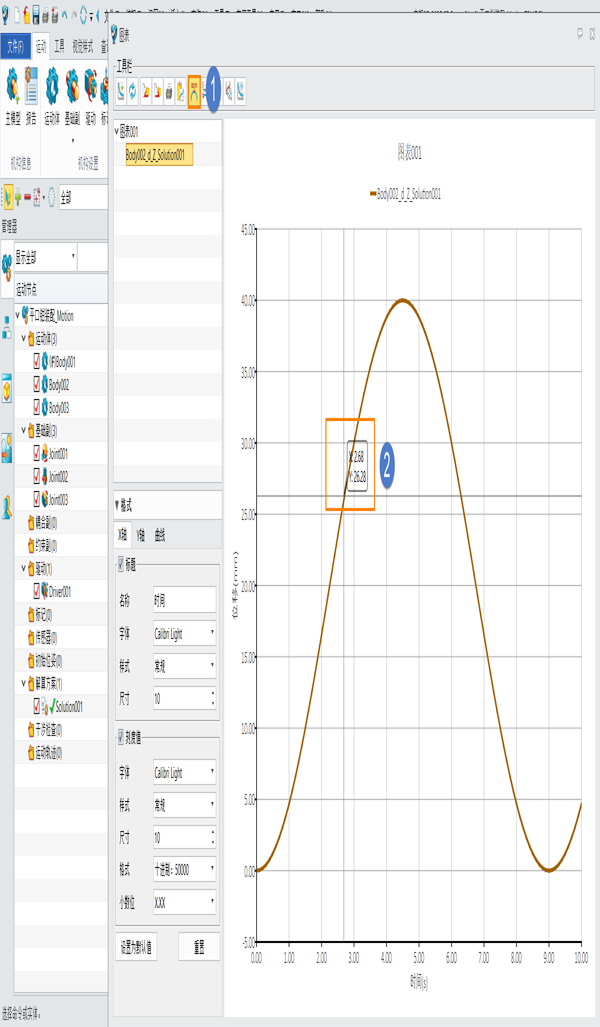

进入【图表】界面，点击【定位点】按钮，打开定位点功能。鼠标直接在曲线上点击需要查看的位置点，会直接显示相关信息

使用“定位点”功能，你可以在图表中任意位置点击，软件会立即显示该点的横坐标（通常是时间）和纵坐标（对应的位移、速度或加速度值）。如果想移除标注，可以再次点击定位点按钮关闭，或者手动删除标记。这个功能对于快速读取仿真结果的关键数据非常实用。如果你在操作中还有其他疑问，欢迎在评论区留言交流！
