三维建模软件运动仿真获取速度和加速度数据的方法

在做3D运动仿真时，仅仅知道机构的运动位置往往是不够的。很多场景下我们还需要了解部件的速度变化情况，或者某个瞬间的加速度峰值，比如评估凸轮机构的冲击、验证伺服电机的加减速曲线等。那么，运动仿真完成后，如何获取这些速度和加速度数据呢？其实，软件提供了两种分析类型：“位置”和“运动学”。如果只关心最终的位置，可以选择“位置”分析；如果同时需要速度、加速度信息，就必须在求解前将分析类型设置为“运动学”。具体怎么操作？让我们一起来看看吧！

问题描述：

运动仿真如何计算 ，获取速度/加速度数据？

步骤指引：

运动仿真解决方案有两种类型，【位置】和【运动学】。

【位置】仅包括分析运动位置。

【运动学】包括位置，速度和加速度。

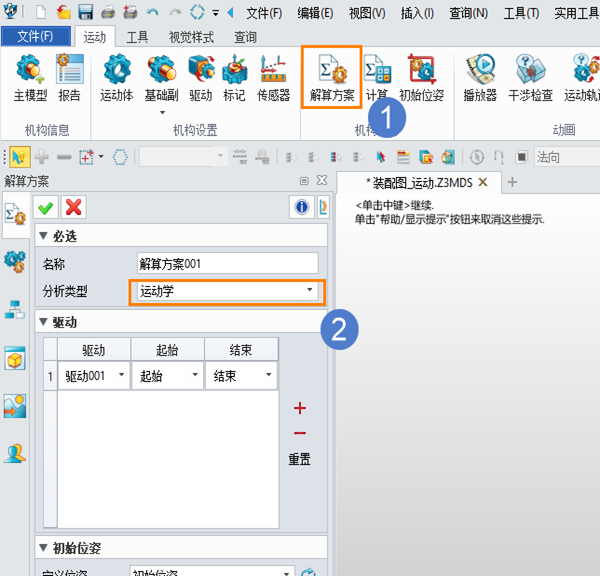

点击菜单【运动】-【解决方案】，在方案对话框设置中，【分析类型】选择【运动学】，计算的方案即有速度/加速度数据分析内容，在图表中可以根据需要选择显示。

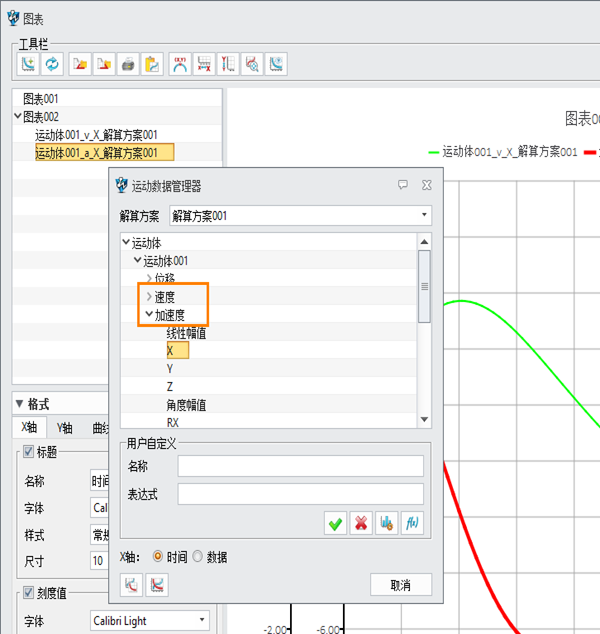

将分析类型设为“运动学”并完成求解后，在图表功能中就能自由选择查看位置、速度或加速度曲线了。如果需要导出数据做进一步分析，还可以右键曲线选择“导出CSV”。如果在操作中找不到相关选项，欢迎在评论区留言交流！
