三维设计软件运动仿真图表如何细化坐标轴刻度密度（2025版以上）

在三维设计软件的运动仿真模块中，默认生成的图表通常采用10×10的方格网格样式。对于大多数常规分析来说，这种密度已经足够清晰。但是，当我们需要对某些波动剧烈或变化细微的数据进行深入观察时，默认的刻度间隔可能显得过于粗糙，难以准确捕捉曲线在局部区间的变化趋势。例如，在分析某个瞬时冲击加速度时，默认网格可能无法让你看清峰值附近的波形细节。这时，我们就需要增加单个刻度内的颗粒度，也就是让X轴和Y轴的格栅变得更加密集。幸运的是，软件提供了自定义X轴格栅和Y轴格栅频率的功能，你可以根据需要自由调整。具体怎么操作呢？让我们一起来看看吧！

问题描述：

3D运动仿真模块的图表默认模板是10*10的方格图表，对于一些精细数据的分析需要对单个刻度的颗粒度需要进一步细化，该如何实现？

步骤指引：

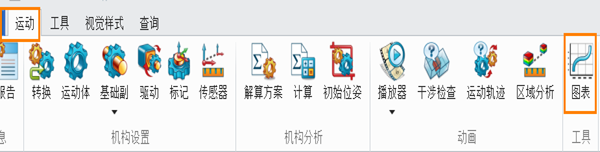

1. 点击【图表】按钮，进入图表界面

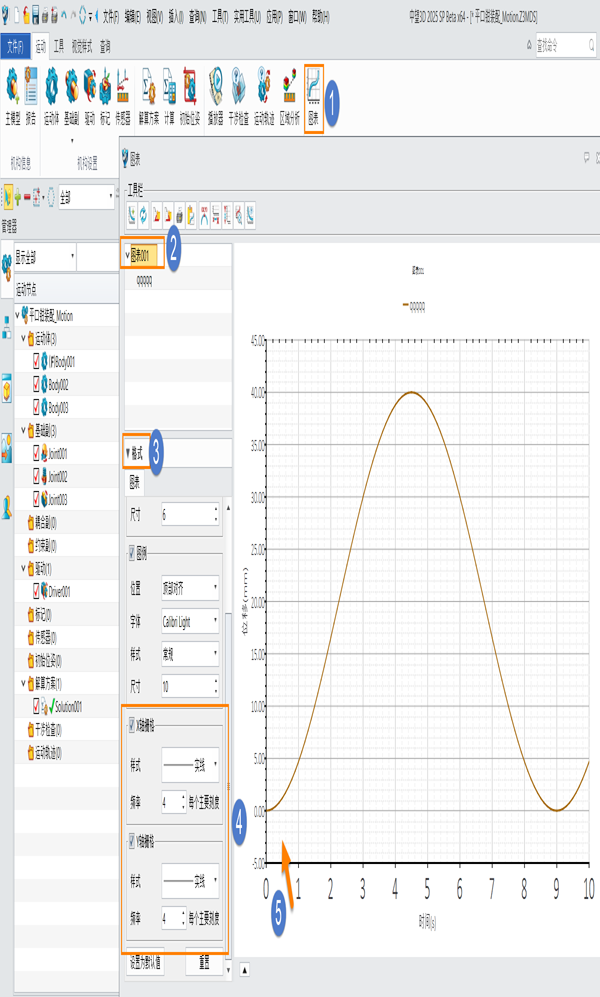

2. 选择需要修改的图表名称，在下方的【格式】栏中找到【X轴格栅】和【Y轴格栅】，在各自频率中输入数值，实现单个刻度内的颗粒度增加。

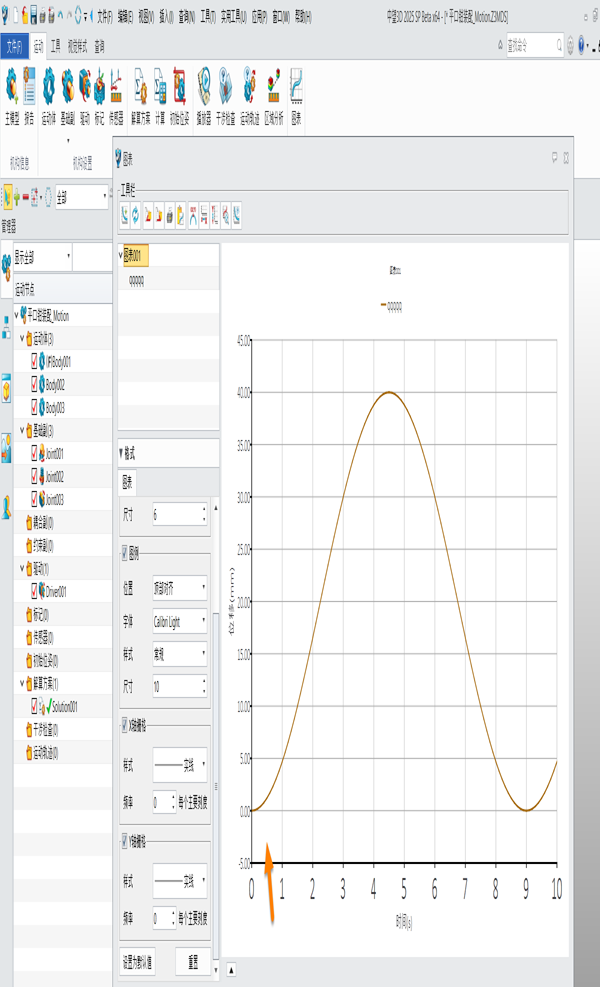

通过调整X轴和Y轴格栅的频率数值，你可以自由控制图表的网格密度。数值越小，网格越密，单个刻度内的颗粒度就越高，便于分析局部细节；反之，数值越大，网格越疏，适合观察整体趋势。调整后图表会实时更新，无需重新计算仿真。如果在操作中找不到“X轴格栅”选项，请确认使用的是2025及以上版本。欢迎在评论区留言交流其他图表美化技巧！
