3D建模软件插入管路标准件时自动尺寸标注的开启方法
3D建模软件插入管路标准件时自动尺寸标注的开启方法
在管路设计中，插入法兰、阀门等标准件后，通常需要标注其三维定位尺寸，以便在装配图中准确表达安装位置。如果每次插入后再手动测量标注，不仅步骤繁琐，而且容易漏标。软件提供了快速尺寸选项，在插入标准件时勾选该选项，系统会自动生成标准件的三维尺寸标注，省去后期补充的麻烦。下面说明具体的操作入口。
问题描述：
管路设计时经常需要在管路中体现标准件的三维定位信息，那么在3D中如何实现呢？
步骤指引：

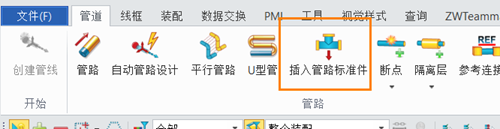

1. 点击【管道】模块中的【插入管路标准件】命令

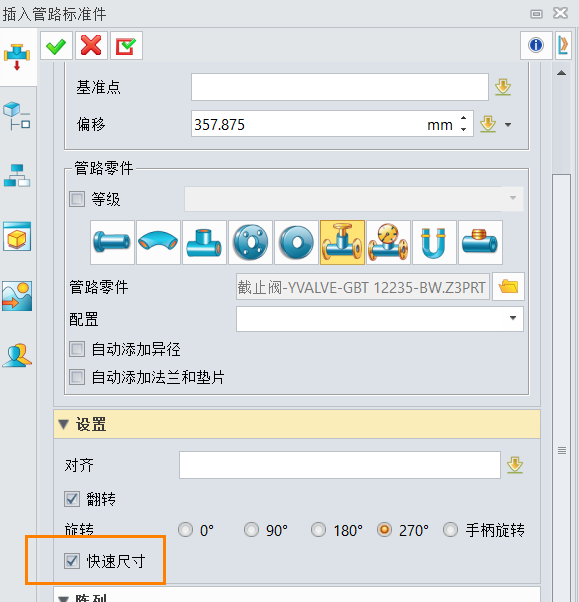

2. 在弹出的对话框中勾选【快速尺寸】，并点击确定。即可实现标准件三维尺寸信息标注。

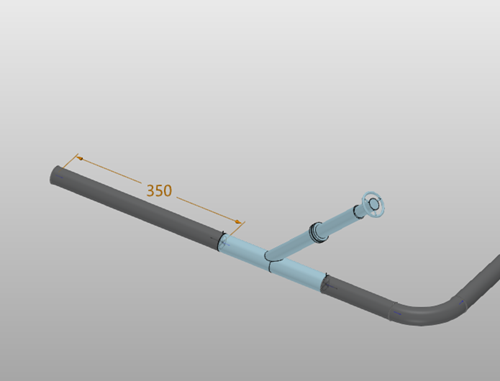

勾选快速尺寸后，插入的标准件会自动生成定位尺寸，便于后续出图或装配定位。该功能可在每次插入标准件时按需开启，无需重复设置。
