3D建模软件怎么修复模型丢失的圆柱面
3D建模软件怎么修复模型丢失的圆柱面
在模型协作与数据交换中，从第三方文件导入的几何体常出现关键特征丢失的问题，特别是铸件孔位、轴套等处的圆柱面缺失，将直接影响后续的装配验证、仿真分析与加工编程。
传统手动补面方法耗时且难以保证几何精度。借助智能化的拉伸与布尔运算工具，您可直接基于残留的圆形边界，快速、精确地重建出符合原设计意图的完整圆柱面。接下来，让我们一起看看吧。
问题描述：

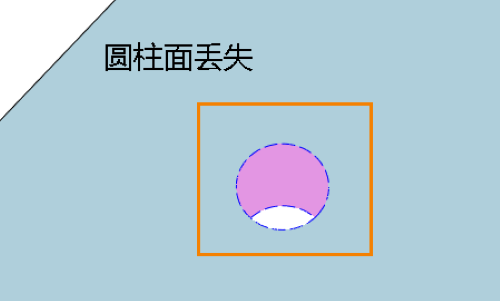

打开第三方文件时，有时会出现孔的圆柱面丢失的情况，如下图所示。如何快速修复这些圆柱面呢？
步骤指引：

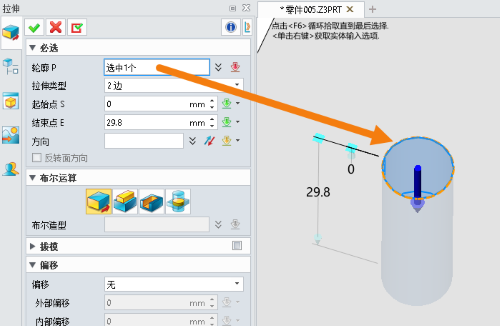

1.激活【拉伸】命令，选取其中一个圆形边作为拉伸轮廓，并且要求拉伸尺寸不小于厚度要求。

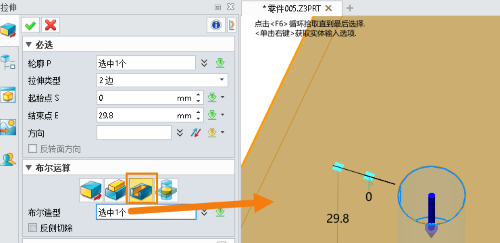

2.【拉伸】的【布尔运算】选择【减运算】，【布尔造型】选择原造型。
3.确定后即可对圆柱面进行修复。
以上就是本篇文章的全部内容，若想了解更多三维建模软件使用技巧可点击下方链接！
