国产三维设计软件怎么在设定范围内实现均布阵列
国产三维设计软件怎么在设定范围内实现均布阵列
在有限设计空间内精确均布特征，是提升建模效率的关键。国产三维软件通过智能区间阵列工具，让您轻松设定边界、数量与间距，一键实现复杂模型的快速规律排布。
问题描述：

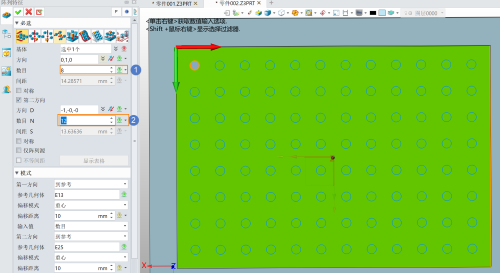

三维设计软件如何在设定范围内实现均布阵列？如下图，在绿色面区域，通过属入数量（或间距）生成均布的阵列效果？
步骤指引：

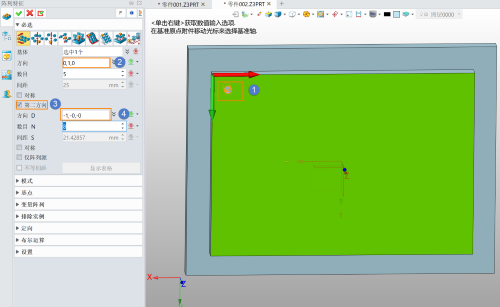

1.点击【阵列特征】，选择基体为【孔】特征，指定方向为【y轴】，勾选【第二方向】，指定方向为【-x轴】；
2.点开【模式】下拉列表，第一方向选择【到参考】，【参考几何体】选择绿色面下边界线，【偏移距离】进行设置（即阵列的特征偏移边界线的值），输入值设置为【数目】（设置为数目可通过设置数目值实现均布，设置为间距可通过控制间距实现均布）；
第二方向参考第一方向进行设置，【参考几何体】选择绿色面右侧边界线。
3.通过设置数目，可实现在指定范围内的数量均布。
以上就是本篇文章的全部内容，希望对你有所帮助！
