在3D打印与产品设计中，要想在模型边界上创建方向精确朝内的卡扣，常常面临空间局限、受力不均与打印失败等挑战。如何精准定义卡扣的朝向、倾角与扣合量，直接关系到装配的顺畅度与最终成品的质量。本文将详解在建模软件中高效构建可靠朝内卡扣的步骤。
问题描述：
如图所示，在使用【卡扣】命令时，如何在模型边界上设置方向朝内的卡扣结构？
步骤指引：

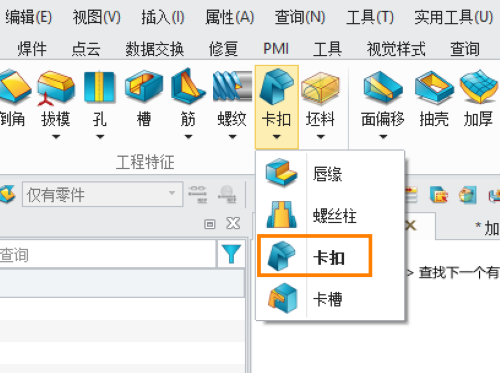

1.点击Ribbon栏上的【卡扣】命令。

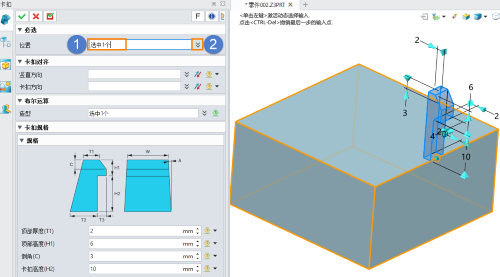

2.在弹出来的卡扣命令对话框中，先在【位置】栏中选择模型上想要生成卡扣位置的点，然后点击位置栏的展开按钮将【位置】点展开。同时设置好下方的卡扣参数。

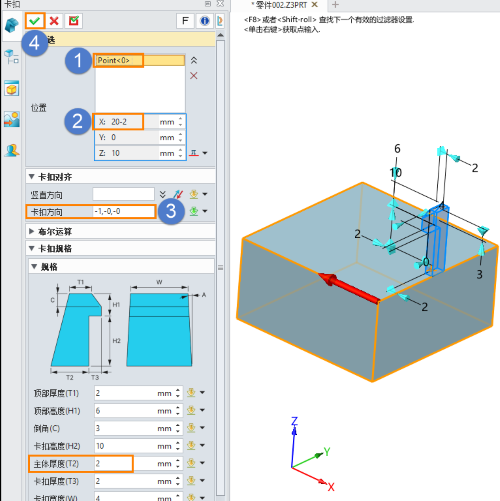

3.在位置栏中选中刚才选择的位置点【Ponint<0>】，然后参考模型的方向，在对应的坐标点上减去卡扣的【主体厚度】值。如图所示，卡扣沿着【X方向】。因此，在位置点的X值上输入【20-2】。然后指定【卡扣的方向】并【确定】即可。
4.最终结果如下图所示：
以上就是本篇文章的全部内容，希望对你有所帮助！
