如何为图纸添加图名和比例标注?

在建筑机电施工图中，图名和比例是图纸标题信息的重要组成部分。图名标注通常放置在图纸下方或图框附近，用于标明该图纸的内容和编号，比例则用于说明图形与实物的尺寸关系。对于设计人员而言，图名标注的添加和修改是出图前必须完成的工作。传统方式下，一些用户会使用普通文字命令手动输入图名和比例，但这种方式难以保证标注格式的统一，也无法与图框或图纸信息建立关联。软件提供的图名标注功能将图名文字、比例数值和文字样式集中在同一个对话框中设置，用户可以在绘制完成后统一添加，也可以在需要时直接修改已有标注。该功能同时覆盖了新建和修改两种场景，减少了重复输入和格式调整的工作量。下面介绍具体的操作方法，帮助设计人员快速完成图名和比例的标注工作。

问题描述：
图纸绘制完成后，如何添加图名和比例，或对已有图名进行比例与样式的修改？

步骤指引：

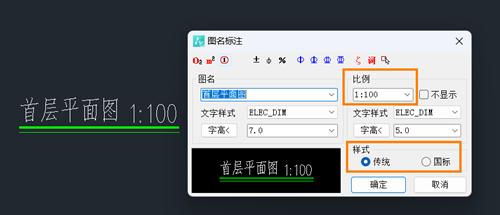

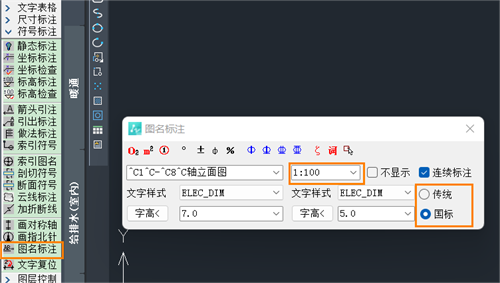

1. 如果是新建图名标注，点击水暖电菜单【符号标注-图名标注】，进行填写和设置；

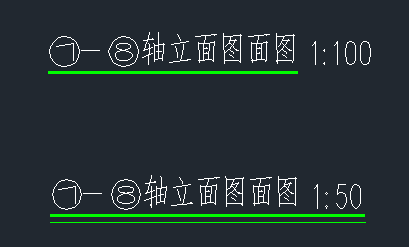

2. 如果是已有图名，双击标注进行修改。

使用图名标注功能后，设计人员可以在图纸完成后统一添加图名和比例，并通过对话框设置文字内容和样式，使全图图名标注保持一致的格式。对于已有图名标注，双击即可进入编辑状态，修改比例数值或调整文字样式，无需删除后重新创建。建议在出图前逐一检查图名标注的比例是否与图框中的比例一致，图名文字是否与图纸内容相符。如果图纸经过多次修改导致图名内容变化，可以通过双击标注及时更新。该方法适用于建筑、给排水、暖通、电气等专业施工图中的图名标注工作，能够提高图纸标题信息的规范性和修改效率，减少因手动输入造成的格式不统一问题。
