如何在CAD水暖电中知道管线内水流方向？

给排水管线中的水流方向是表达系统运行关系的基础信息之一。在平面图中，管线的走向和连接关系可以通过图形本身表达，但水流方向往往需要额外的标注才能明确。对于给水系统，水流方向影响阀门和水表的安装；对于排水系统，流向决定了管道坡度的方向；对于循环系统，供回水路径的区分尤为重要。软件提供了在选中管线后显示流向的功能，用户可以在给排水设置页面中勾选对应选项，之后选择管线即可查看水流方向。该方式将流向显示与选择操作结合，既避免了图纸中箭头过多造成的杂乱，又方便设计人员在需要时快速获取流向信息。下面说明具体的操作步骤，帮助设计人员在给排水设计中启用该功能。

问题描述：
给排水管线内水流方向如何显示？

步骤指引：

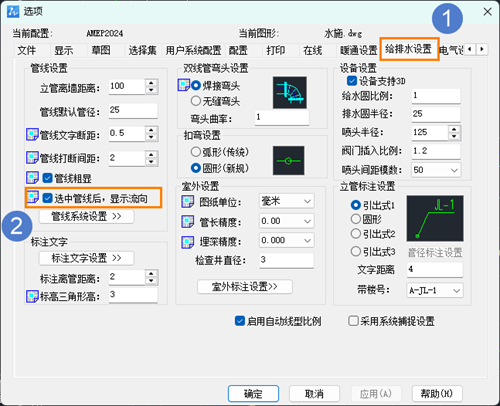

1. 点击菜单【工具-选项】（【OP】快捷键），弹出选项对话框；

2. 在【给排水设置】页面，勾选【选中管线后，显示流向】；

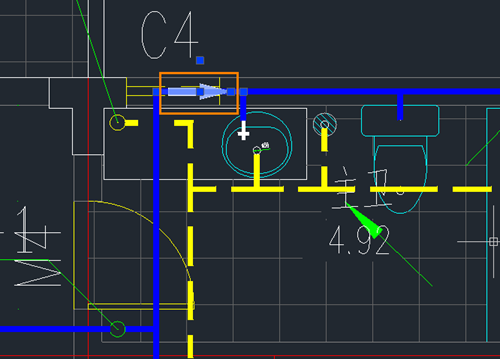

3. 完成设置后，选择管线即会显示流向。

通过该设置，设计人员可以在选中管线时直接查看其水流方向，无需依赖预先绘制的箭头或文字标注。这一功能适用于设计过程中的流向核对和系统检查，尤其在多分支给水管网和重力流排水系统中，能够帮助快速发现流向错误或连接关系不合理的问题。建议在完成管线布置后，结合系统图逐段检查流向，确认供水、排水和循环路径与设计意图一致。如果后续需要取消该显示，可重新进入选项对话框取消勾选。该方法不改变图纸中的管线图形，仅作为辅助查看功能使用，适合在给排水设计的各个阶段灵活启用。掌握后，管线流向的核对工作将更加高效便捷。
