如何在CAD水暖电中生成水箱系统图？

在给排水设计中，水箱系统图是表达水箱配管连接关系的重要图纸。与平面图不同，系统图以轴测或立面的形式展示进水管、出水管、溢流管、泄水管以及阀门、液位控制等附件之间的空间关系，便于施工人员理解水箱的接管方式。传统工作流程中，设计人员通常在完成平面图后，再根据平面位置手动绘制系统图，这一过程需要反复对照平面图中的管道走向和标高，绘制效率较低，而且当平面图调整时，系统图往往需要同步修改。软件提供的水箱系统功能可以直接从平面图生成系统图，用户选择平面图后，软件会自动分析水箱与管道的连接关系并给出预览，确认放置位置后即可完成生成。下面介绍具体的操作方式，帮助设计人员提高水箱系统图的绘制效率。

问题描述：
如何生成水箱系统图？

步骤指引：

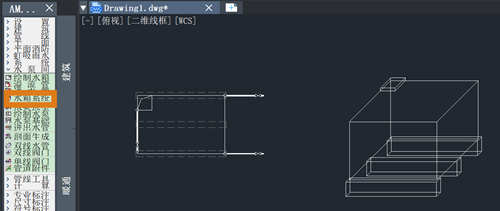

1. 点击水暖电菜单【给排水-水泵间-水箱系统】（【SXXT】命令）；

2. 根据提示选择平面图，点击回车，即可出现系统图预览；

3. 选择系统图所放置的位置，即可生成系统图。

使用该功能后，水箱系统图的生成不再依赖手动逐条绘制管道，软件会根据平面图中的水箱和管道连接关系自动生成系统图，并在放置前提供预览，方便设计人员确认效果。生成后的系统图可以继续编辑，如调整管道标注或补充附件信息。建议在选择平面图前确认图中水箱和管道的连接关系已经绘制正确，以保证系统图生成的准确性。如果项目中包含多个水箱，可以分别选择对应的平面图生成各自的系统图。该方法适用于各类水箱间和泵房的系统图绘制，能够减少重复劳动，提高给排水施工图的设计效率。
