如何在CAD水暖电中移动喷头位置？

在消防喷淋平面图设计中，喷头的布置需要综合考虑与灯具、风口、结构梁以及装饰造型之间的关系。由于喷头的位置往往需要在建筑、结构、机电各专业条件确定后才能最终定位，因此在实际绘图过程中，喷头与其他设置发生干涉是较为常见的情况。如果采用直接拖动的方式移动喷头，位置精度难以控制，也无法保证喷头与墙体或梁边保持规范要求的距离。软件提供了喷头定位命令，可以通过选择参考位置并输入距离的方式精确移动喷头，使调整后的位置既避开干涉，又满足规范要求。下面说明具体的操作步骤，帮助设计人员在喷淋平面图中快速处理喷头位置冲突的问题。

问题描述：

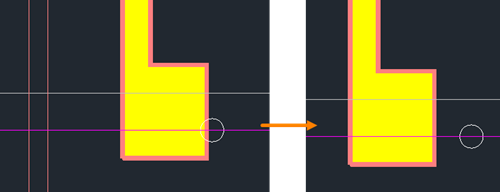

喷头位置与其他设置有干涉，如何移动？

步骤指引：

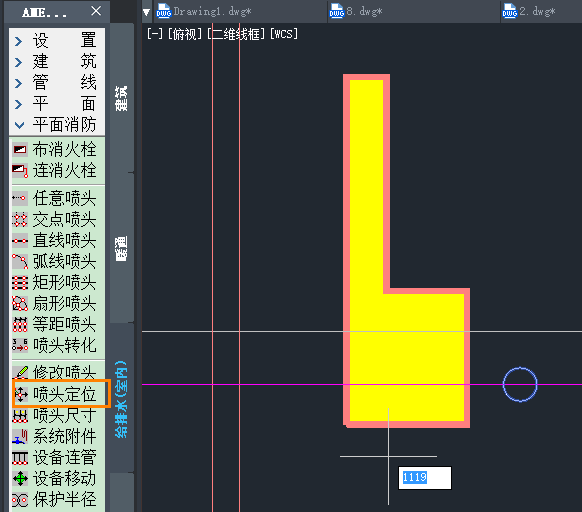

1. 点击水暖电菜单【给排水-平面消防-喷头定位】；

2. 根据提示选择需要移动的喷头；

3. 然后选择参考位置，如墙体，输入与参考位置的距离，即可移动喷头位置。

通过喷头定位命令，设计人员可以在选择目标喷头后，以墙体、梁边或其他构件作为参考位置，输入精确的距离值来完成喷头移动，避免了直接拖动带来的位置偏差。调整后的喷头与参考构件之间保持设定的距离，便于满足喷淋规范对喷头与障碍物间距的要求。建议在移动前先确认参考位置的选择是否符合设计意图，如果同一区域内有多处干涉，可以逐个执行该命令进行调整。该方法适用于喷淋平面图中喷头位置的精细调整，能够提高喷头布置的准确性和图纸的规范性。掌握这一操作后，处理喷头与其他专业构件之间的冲突将更加高效。
