如何在CAD水暖电中绘制云线标注？

在建筑机电图纸的绘制和修改过程中，云线标注是一种用于圈定特定区域的符号表达方式，常见于设计变更、审图意见标注和施工交底等环节。与普通线条不同，云线由连续的弧线组成，能够直观地吸引读图人员的注意力。传统绘制方式下，设计人员需要手动绘制弧线并逐段调整，弧长大小不易统一，绘制矩形或圆形云线时还需要额外的辅助操作。软件中的云线标注功能将相关设置集中在对话框中，用户可以在此选择普通或手绘模式，修改云线的最小和最大弧长，并选择矩形云线、圆形云线或任意绘制等方式，同时还能设置版次、文字样式和字高。这些选项的集中管理简化了云线的绘制流程。下面介绍具体的操作步骤，帮助设计人员在不同场景下灵活使用云线标注。

问题描述：
CAD水暖电如何绘制云线标注？

步骤指引：

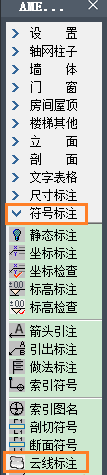

1. 点击水暖电菜单【建筑-符号标注-云线标注】，弹出云线设置对话框；

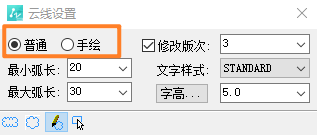

2. 根据绘制需求选择普通和手绘，同时修改云线的最小和最大弧长，进行云线绘制；

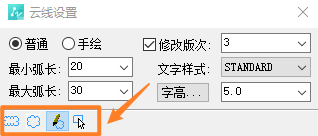

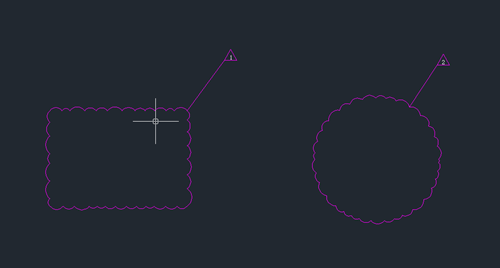

3. 绘制方式上，可以选择绘制矩形云线、圆形云线或是任意绘制等；

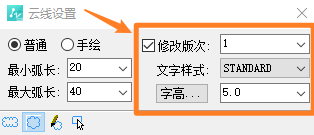

4. 同时可以在右边位置修改云线的版次、文字样式和字高。

使用云线标注功能后，设计人员可以根据标注区域的大小和形状选择合适的绘制方式，矩形云线适合规则区域，圆形云线适合圆形或局部突出区域，任意绘制则适用于不规则轮廓。云线的弧长范围可以在对话框中统一设定，保证同一张图纸中云线样式的一致性。版次和文字样式的设置使得云线标注不仅具有圈定范围的作用，还能直接表达修改的批次和说明信息。建议在绘制前先确定标注区域的轮廓，再选择合适的绘制方式，以减少重复调整。如果图纸中存在多个需要标注的位置，可以重复执行命令逐一完成。该方法适用于施工图设计、图纸会审和设计变更等场景，能够提升标注效率和图面表达的规范性。
