如何在CAD水暖电中绘制多层吊架？

在建筑电气和机电管线设计中，多层桥架常常沿同一路径上下叠放，用于分别敷设不同电压等级或不同系统的电缆。为了支撑这些上下叠层的桥架，需要采用多层吊架。多层吊架与普通单层吊架的区别在于，同一根立柱上需要安装多个横担，每个横担对应一层桥架。手工绘制多层吊架时，设计人员需要逐层确定横担标高，并保证立柱与各层桥架的位置关系准确，工作量较大且容易出错。软件提供了一种基于桥架标高间距自动生成多层吊架的机制，用户不需要调用专门的命令来指定吊架层数，而是通过多层桥架本身的标高关系来决定吊架的形式。当多层桥架的绘制标高间距处于一定范围内，且标高间距较小时，绘制出的吊架就会自动呈现多层结构。这一方式将吊架绘制与桥架布置紧密关联，减少了手动干预。下面说明具体的操作条件和步骤。

问题描述：
水暖电软件如何绘制多层吊架？

步骤指引：

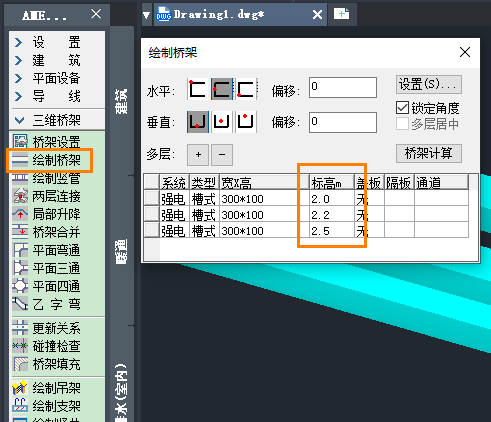

绘制多层吊架的条件是多层桥架的绘制标高间距在一定范围内，当标高间距较小的时候，绘制吊架即为多层。

通过上述方式，多层吊架的生成不再依赖手动设置层数，而是由多层桥架的标高间距自动决定。设计人员只需按照常规方式绘制多层桥架，并确保各层桥架的标高间距处于合理范围内，随后执行吊架绘制命令，即可得到与桥架层数匹配的多层吊架。生成后的吊架可以继续编辑和标注，满足施工图的设计深度要求。建议在绘制前检查各层桥架的标高是否准确，避免因标高错误导致吊架层数或横担位置不符合预期。如果项目中存在多种桥架布置形式，可以分别绘制并检查吊架生成结果。该方法适用于电气、暖通、给排水等专业中多层桥架的吊架绘制，能够简化操作流程，提高管线综合设计的效率，同时保证吊架与桥架之间的空间关系准确合理。
