3D建模软件怎么制作移出断面视图
在工程制图与三维设计中，清晰表达复杂机件的内部结构是一项关键挑战。传统的剖视图往往因为包含过多投影信息，反而让需要重点关注的肋板、轮辐或键槽断面轮廓变得模糊不清。如何精准提取特定截面的真实形状，避免视图冗余，提升出图效率？移出断面视图正是解决这一痛点的利器。它只截取剖切面与实体接触的图形，让设计意图一目了然。接下来让我们一起看看吧。
问题描述：

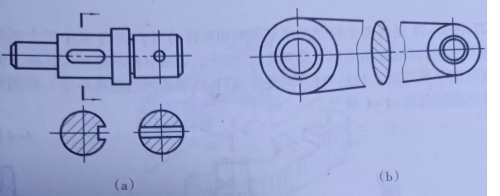

假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为断面图，简称断面。
断面图主要是用来表达机件上某一结构的断面形状，如机件上的肋板、轮辐、键槽、杆件及型材的断面等结构，常用这种表达方法。
如何在3D三维软件制作断面视图？
步骤指引：
1.【布局】-【全剖视图】，【方式】设置【剖面曲线】

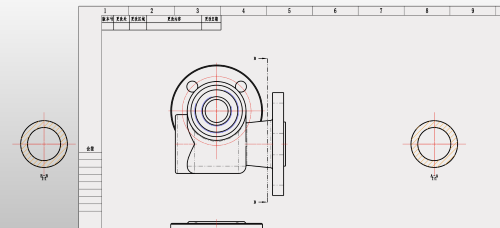

2.确认后就是断面视图
以上就是本文全部内容，希望对你有所帮助~
