3D建模软件基准视图创建局部详图时提示“这个操作的基准视图无效”
局部详图是工程图纸中不可或缺的表达方式，它能让复杂结构的细微特征一目了然。但当你满怀信心地选择基准视图，准备生成放大区域时，一句“这个操作的基准视图无效”的提示却让工作戛然而止。这种无效报错究竟从何而来？是视图本身损坏，还是操作步骤有误？这通常与视图的显示模式直接相关，当基准视图被设置为“快速消隐”或“着色”这类非线框模式时，软件底层无法提取清晰的边界信息，从而判定为无效基准。接下来让我们一起看看吧，从属性面板入手，快速调整设置，让详图生成回归正轨。
问题描述：

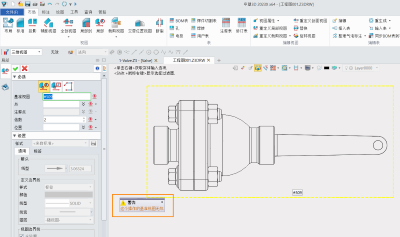

基准视图创建局部详图时，提示“这个操作的基准视图无效."，如下图所示：
原因分析：
基准视图投影选择【快速消隐】或者【着色】模式导致的。更改成【线框】或者【消隐线】即可。
解决方案：

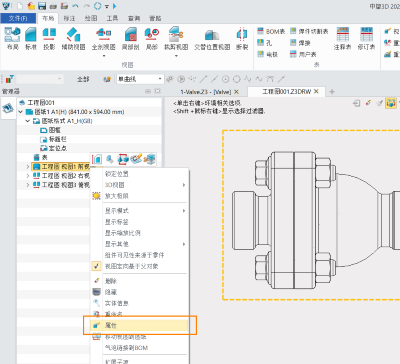

1.选择对应的基准视图，鼠标右键，选择【属性】。
2.更改成【线框】或者【消隐线】的投图模式即可。
本文的全部内容就到这了，希望对大家有一些启发和思考，欢迎在评论区留下你的想法，更多的三维建模教程内容等你来。
