三维CAD如何查询实体的最大边界尺寸

在进行三维模型设计时,经常需要查询一个实体的最大边界尺寸,下面就让我们一起来看看详细步骤吧。

1. 首先,在软件的上方【造型】Ribbon工具栏中找到并点击【坯料】命令。这个命令可以用于处理模型的几何形状。

三维CAD如何查询实体的最大边界尺寸

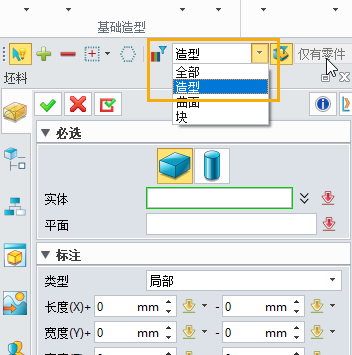

2. 接着,需要更改【属性过滤器】中的内容,在我们找到该过滤器后将其设置为【造型】选项。通过这个设置,我们可以仅查看与造型相关的属性。

三维CAD如何查询实体的最大边界尺寸

3. 点击选择需要查询尺寸的实体,通过鼠标点击或拖动选择实体后,系统会反馈我们所选择的实体的信息。

三维CAD如何查询实体的最大边界尺寸

4. 在左侧对话框中的底部位置,我们可以看到【模型尺寸】一栏。这个位置能够让我们直观地了解到所选实体的最大边界尺寸,即【175X165X60mm】。

三维CAD如何查询实体的最大边界尺寸

这个功能让我们能够轻松快速地查询特定实体的最大边界尺寸,为我们的绘图工作提供了便利和准确性。这对于设计阶段的空间规划、碰撞检测以及工程分析等都有着重要意义。

以上就是本篇文章的全部内容了,希望能对您有所帮助。
