怎么用CAD改变布局视口边框的线型
在CAD布局设计中，视口边框默认以实线显示，这一设定虽为标准配置，却常在实际应用中带来诸多不便。当图纸包含多个视口或复杂层次时，实线边框易造成视觉混淆，难以快速区分不同视口区域，从而影响设计效率与图纸的可读性。许多用户希望将边框调整为虚线等线型，以增强图纸的层次感和专业性，但苦于不知如何操作。本文将直击这一痛点，接下来让我们一起看看吧！
问题描述：

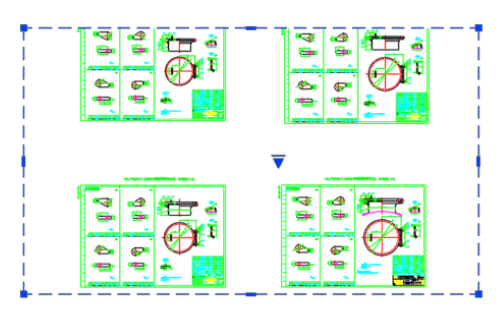

一般视口边框都是实线，如何改成图示虚线呢？
步骤指引：
1.在布局中使用【矩形】功能（【REC】快捷键），绘制一个矩形边框；

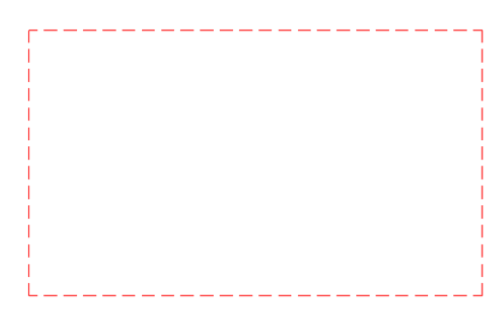

2.将矩形改成期望的线型，这里用虚线作为示例；
3.输入【MV】快捷键，选择分支【E】回车，根据提示选择矩形；

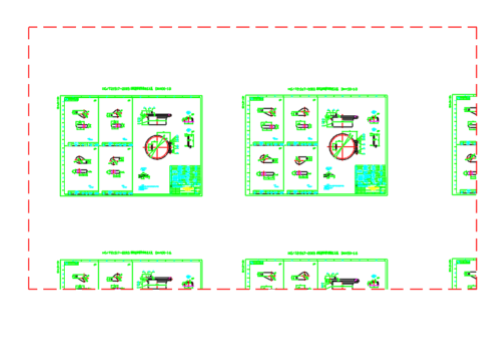

4.矩形变成一个视口，并且仍然可以切换线型以达到不同的显示效果。
以上就是本文的全部内容，若想了解更多CAD高效小技巧可点击下方链接~
