CAD机械版图块和外部参照的裁剪操作步骤
当图块或外部参照中只有部分几何图形符合当前绘图需求时，直接炸开或复制提取特定元素，不仅会破坏图块的关联性，还可能丢失属性数据。软件提供的参照裁剪功能可以在不改变图块本身的前提下，按指定轮廓实现局部显示，既保留了图块的完整性，又满足了视图需求。下面说明具体操作方法。
问题描述：
图块或者外部参照只需要部分区域显示，如何通过机械版CAD进行裁剪？
步骤指引：

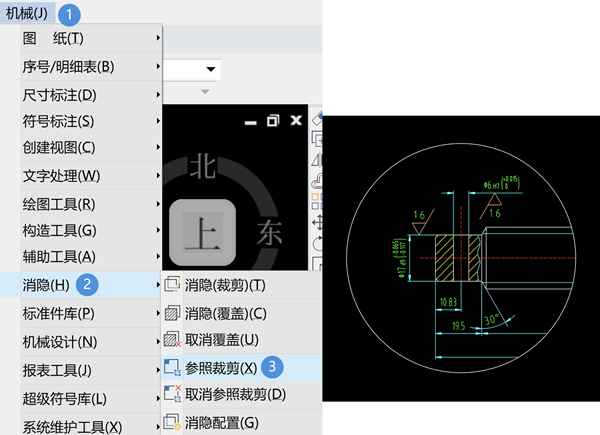

点击菜单【机械-消隐-参照裁剪】，按提示选择轮廓，完成裁剪。

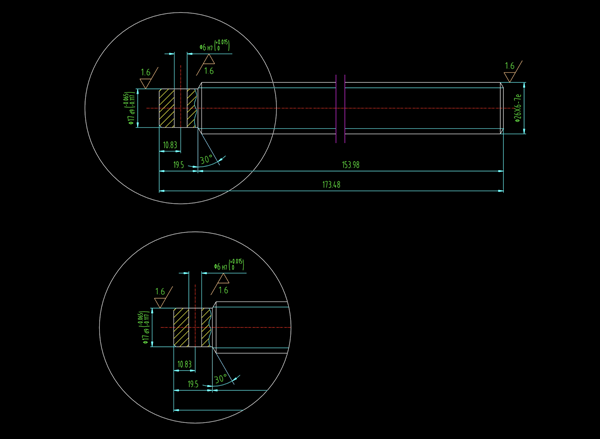

依次点击菜单路径，根据提示选择裁剪轮廓即可完成图块的局部显示裁剪。裁剪操作仅影响显示效果，不会修改图块源文件。如需取消裁剪，可使用相关命令恢复。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
