如何在三维建模软件的管道设计版块中创建分支规则？
如何在三维建模软件的管道设计版块中创建分支规则？
在压力管道设计中，分支规则用于定义主管与支管的连接方式，包括尺寸匹配和标准件类型。如果每次插入分支时都手动选择规格和标准件，不仅效率低，还容易因选型错误导致设计不符合规范要求。软件提供了等级规则下的分支规则定义功能，可以预先设置好主尺寸、分支尺寸及对应的标准件类型，后续设计时系统会自动匹配。下面说明具体的创建步骤。
问题描述：
绘制压力管道时，需要创建管道分支规则，那么如何创建呢？
步骤指引：

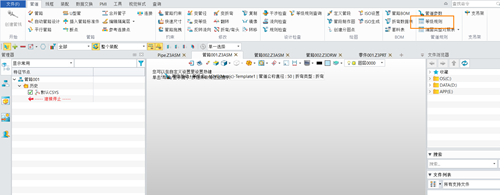

1.在【管道】设计环境下，点击【等级规则】命令。

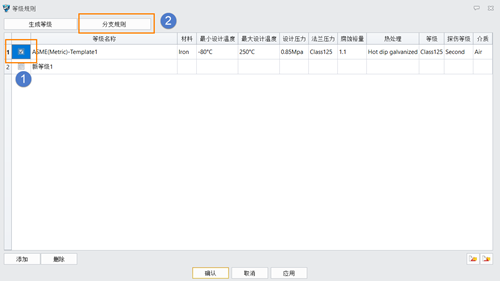

2.在弹出的【等级规则】的对话框下，先勾选需要创建分支规则的【等级规则】，再点击【分支规则】。

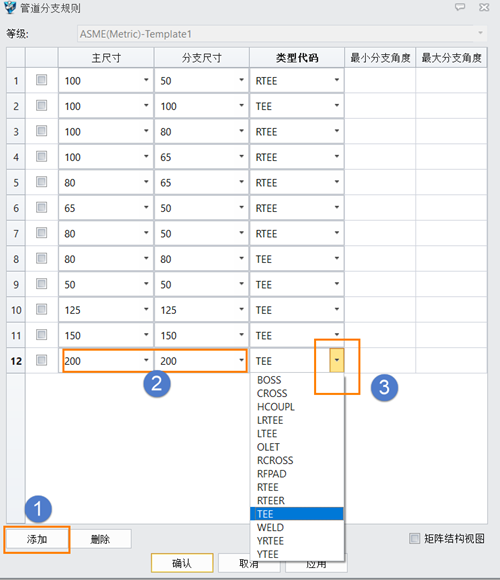

3.先点击【添加】按钮，添加新行后再选择【主尺寸】、【分支尺寸】，最后在【类型代码】处添加合计代码即可，如【TEE】代表同径三通。

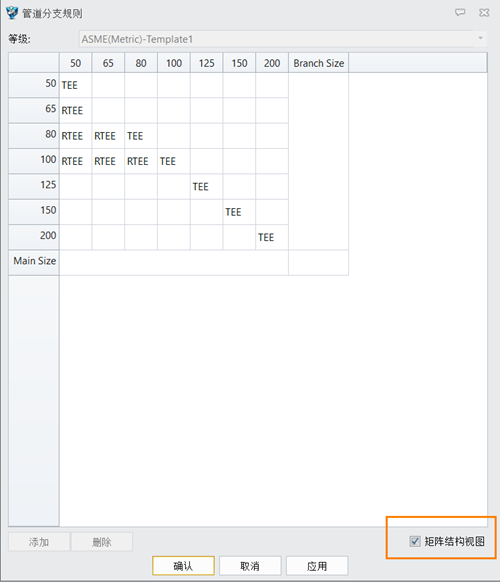

4.可点击【矩阵结构视图】查看定义好的【分支规则】。
定义完成后，后续插入分支时系统会自动匹配对应的标准件和尺寸，减少选型错误，提升设计效率。
