三维CAD中管线离地高度的快速尺寸调整方法

在管道设计中，管线离地高度是经常需要调整的参数，尤其是在多层建筑或设备密集区域。如果直接拖动管道调整，既不容易精确控制高度，也可能影响管路的连接关系。更合理的做法是在地面创建基准面，然后通过快速尺寸工具标注管道中心线至基准面的距离，后续只需修改尺寸数值即可完成标高调整。下面说明具体的操作流程。

问题描述：
在管道布线过程中，管道到地面高度需要多次调整，如何调整管线到地面高度呢？

步骤指引：

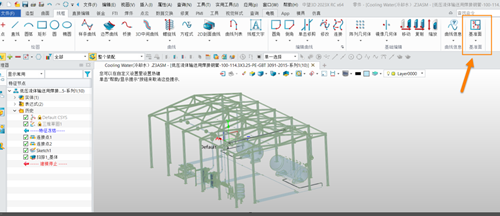

1.在【线框】功能选项卡下，点击【基准面】，创建基准面；

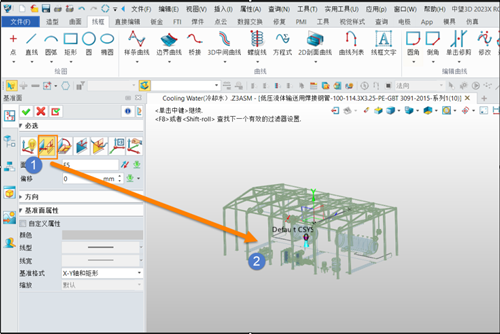

2.基准面选项中选择【面偏移】，【面】选项中选择地面，偏移距离为【0】，生成基准面；

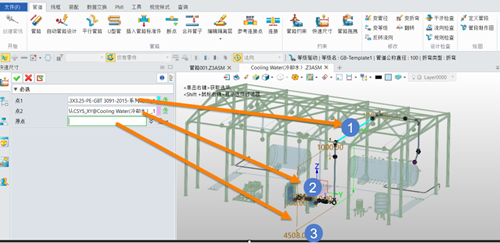

3.在【管道】功能选项卡下，使用【快速尺寸】工具，在【快速尺寸】对话框中，【点1】选择管路中心线，【点2】选择创建的地面基准面，【原点】为尺寸所在位置，生成尺寸后，修改尺寸值即可调整管道标高；
【注意】：尺寸值所示位置为地面到管道中心线位置，非管道顶端。

通过尺寸驱动标高后，后续只需双击尺寸值即可快速调整高度，无需重新布管。标注值对应管道中心线至地面的距离，读数和修改时需注意这一区别。
