3D建模软件中修改管路直径出现红色状态时怎么办

在管道设计过程中，使用批量修改功能调整管径时，有时修改后的管道会显示为红色状态，且修改未能生效。这种红色提示通常表示当前操作违反了软件的等级规则约束，原因可能是目标尺寸不在当前等级规则允许的范围内。解决该问题有两种思路：一是调整目标尺寸使其符合现有规则，二是修改等级规则本身以容纳新的尺寸值。下面分别说明两种方法的具体操作步骤。

问题描述：

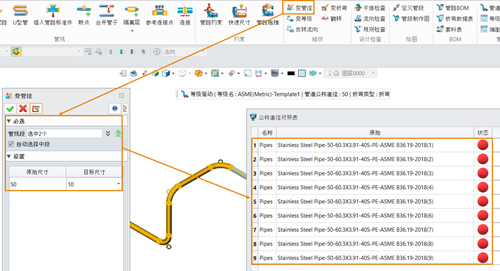

3D管道模块提供管径等参数批量修改功能，修改时出现下图所示的红色状态，什么原因，怎么办？

原因分析：

1. 使用的是【等级驱动】方式进行的管道设计，那么直接进行管道直径尺寸的修改违反了相关等级规则；

2. 输入的目标尺寸不在当前等级规则范围内，导致修改不成功出现红色状态；

解决方案：

方法一：

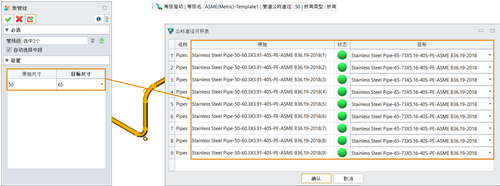

1. 修改【目标尺寸】，让其符合当前等级规则

方法二：

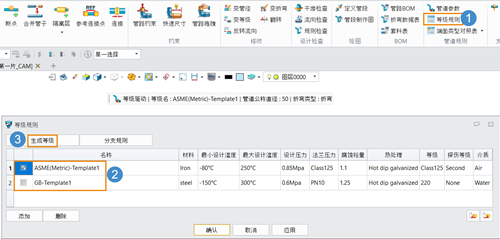

1. 修改等级规则：点击【等级规则】，勾选目标参数，点击【生成等级】按钮，进入下一步；

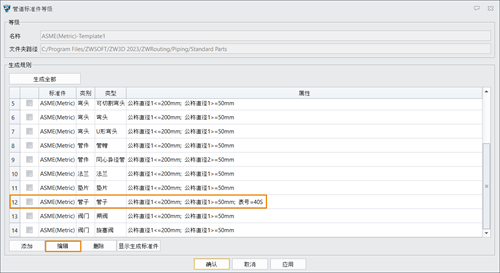

2. 选中目标类型进行编辑，比如下图中的【类别】和【类型】中的【管子】，然后点击【编辑】按钮进行属性修改；

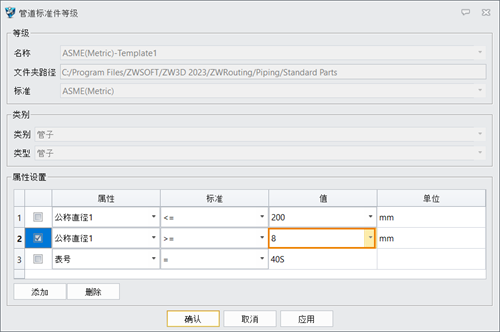

3. 如下图所示，选择相应的属性或者点击【添加】进行相应关系或者值的修改，比如这里第二行的【公称直径1】，【值】从【50】修改为【8】，点击【确认】回到之前界面；

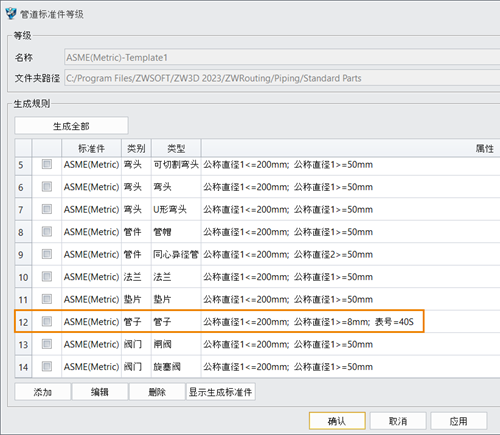

4. 连续点击【确认】，可以看到管子的第二个【公称直径1】已修改为【8】，继续点击【确认】，完成等级规则的修改；

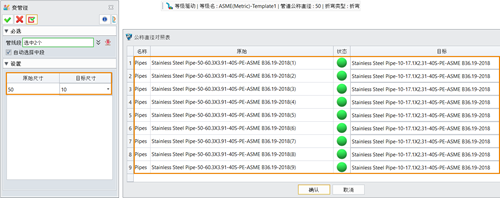

5. 此时执行【变管径】命令，当【目标尺寸】是【10】时，则可顺利进行管径的修改。

两种方法中，方法一更简单，适合仅需微调尺寸的情况；方法二适合需要扩展等级规则以适应新规格的场景。根据实际需求选择即可。
