三维CAD中如何将软管与管路标准件对齐

三维建模教程 2026-08-10 14:22:20 5

三维CAD中如何将软管与管路标准件对齐

在软管装配中，软管端部需要与法兰面或接头端面保持平齐，才能确保连接的密封性和结构的稳定性。如果软管路径确定后两端长度不合适，重新调整路径往往会影响整体走向。相比重新布管，更高效的做法是直接调整软管端部的伸出长度，使其与标准件端面平齐。软件中的延长端部功能正好满足这一需求，可精准控制端部延伸距离，快速完成对齐。下面介绍具体使用方法。

问题描述：

如何将软管与管路标准件对齐三维CAD中如何将软管与管路标准件对齐

步骤指引：

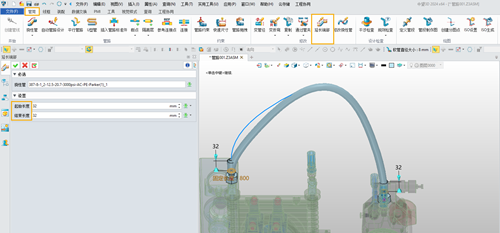

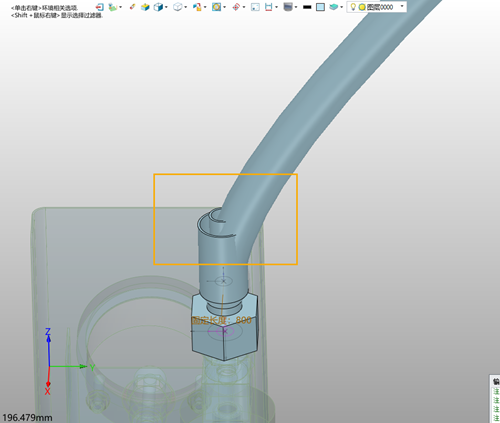

使用【延长端部】的功能，通过延长两段的软管长度来调整对齐三维CAD中如何将软管与管路标准件对齐

使用延长端部功能后，软管端部与标准件接口的间距可精确控制，确保连接位置准确无误，尤其适用于已确定路径的软管微调。

推荐阅读：3D建模软件

推荐阅读：三维建模软件中管路阀门执行器位置的灵活调整方式
