3D建模软件中自顶向下设计方法与操作步骤

在装配体设计中，自顶向下是一种高效的设计方式，即先在装配层创建整体骨架，再将骨架发布给各零件进行建模，从而实现骨架驱动所有零件的联动更新。许多其它软件都有类似的骨架设计方法，那么在3D建模软件中如何实现同样的自顶向下设计呢？下面以盒体为例，说明完整的操作流程。

问题描述：

很多时候进行装配体的设计时候会使用自顶向下的设计方式，那么如何实现像其它软件骨架的自顶向下的设计呢？

步骤指引：

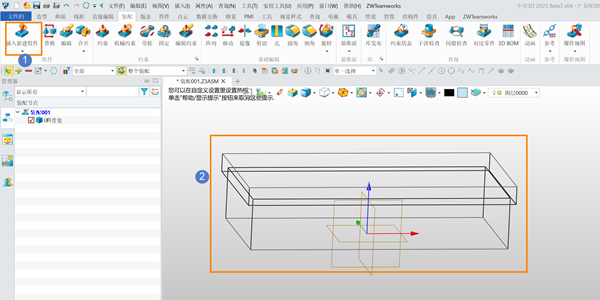

1. 以一个简单的盒子为例，先新建一个装配，然后在装配体中【插入新建组件】，并且通过草绘先绘制出需要的轮廓；

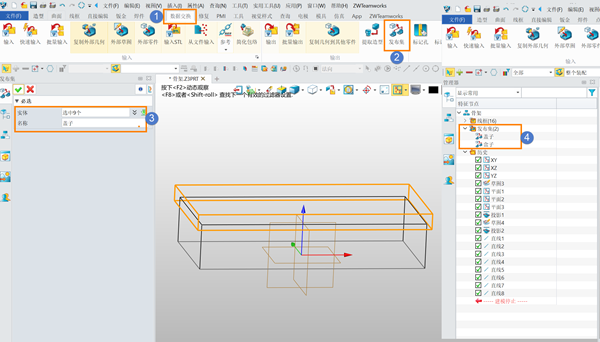

2. 激活新建的组件，点击【数据交换】-【发布集】，选择需要拆成零件的曲线并且命名，依次完成所有需要拆分的发布集；

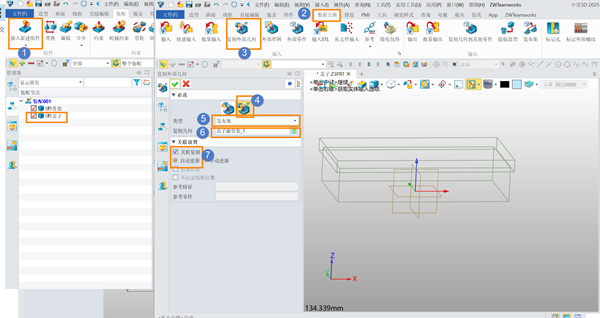

3. 回到装配体，再【插入新建组件】并且激活，然后选择【数据交换】-【复制外部几何】-【来自本地】，类型为【发布集】，复制集合选取相应的发布集，注意要勾选【关联复制】和【自动更新】；

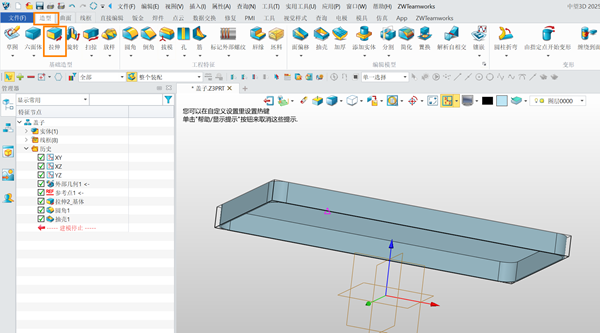

4. 然后通过【造型】下的【拉伸】等功能在复制过来的发布集上进行建模；

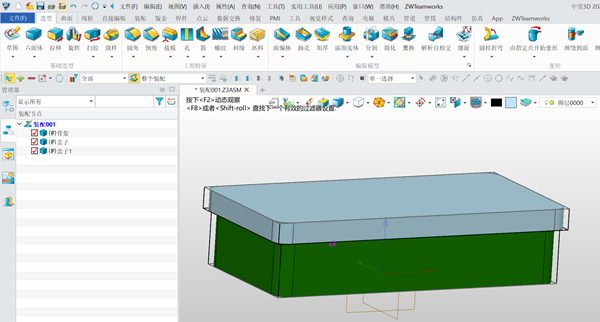

5. 依次重复3、4步骤，完成所有零件的建模；

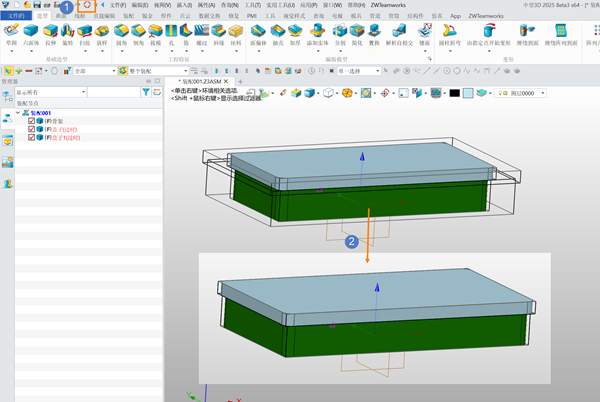

6. 完成之后再去修改骨架的相关尺寸，然后通过【重生成】即可实现所有零件同步随骨架更改。

通过发布集与复制外部几何功能，将骨架曲线关联复制到各零件中，即可实现骨架驱动的自顶向下设计。后续修改骨架尺寸并执行重生成，所有零件将同步更新，设计变更效率大幅提升。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
