3D建模软件管段定义时不同颜色分别表示什么状态

在管段定义过程中，生成的管段有时会显示红色、蓝色或黑色，这些颜色并非随机，而是系统对管段状态的一种标识。不同的颜色反映了管段在定义完整性、出图可行性方面是否存在问题。如果忽略了这些颜色提示，可能会在后期出图时才发现定义错误，增加返工成本。下面分别说明红色、蓝色和黑色对应的具体含义。

问题描述：

有时定义管段后，出现管段显示为红色，有些为蓝色，有些为黑色

步骤指引：

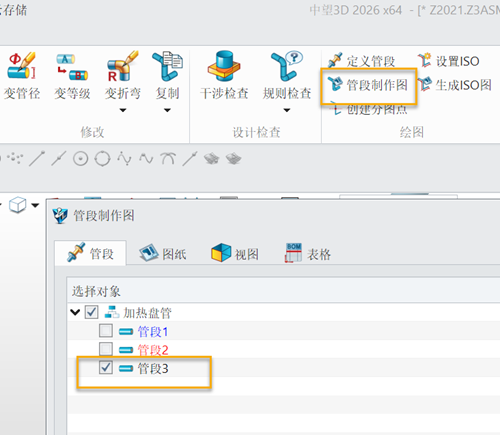

这里不同的颜色代表含义如下:

1. 【红色】：默认不选，不可以选择。表示管子被拆分定义，无法生成图纸。

【蓝色】：默认不选，可以选择。包括一根管子被拆分定义，定义异常，能生成图纸但存在图纸异常，比如表格丢失。

【黑色】：默认选择，可以取消选择。单根管子或管子、管件连续连接，并且可以正常出图或表。

2. 管段定义需结合管段制作工艺确定。一般为法兰端面、焊接等位置为边界。

三种颜色中，黑色是正常状态，可直接用于出图；蓝色虽然能出图但可能有表格丢失等问题，建议检查后再处理；红色则无法生成图纸，需要重新定义管段。将颜色作为快速判断依据，可以有效提高出图前的检查效率。
