如何在CAD水暖电中绘制屋顶？

在建筑给排水或暖通设计中，屋顶轮廓是表达建筑体量和进行屋面排水设计的基础。坡屋顶的绘制涉及屋檐线、屋脊线以及各坡面之间的交线，如果采用手工方式逐条绘制，不仅效率低下，而且难以保证各坡面角度和交线位置的准确性。软件提供了一套从外墙轮廓到屋顶生成的完整工具，用户可以通过搜屋顶线功能自动获取屋顶边界，再选择屋顶形式并设定坡度参数，快速生成屋顶图形。该功能支持任意、人字、攒尖和矩形屋顶等多种形式，能够满足大多数建筑屋顶的表达需求。下面说明具体的操作流程。

问题描述：
如何在中望CAD水暖电里绘制房子屋顶？

步骤指引：

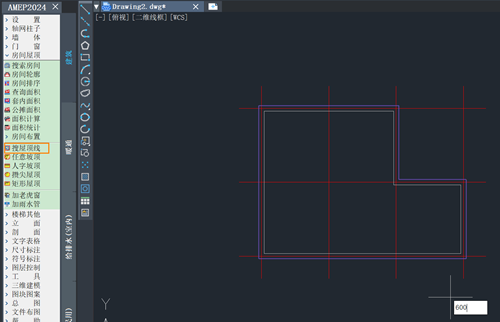

1. 点击水暖电菜单【房间屋顶-搜屋顶线】，输入外墙偏移距离生成屋顶线；

2. 接下来选择屋顶形式，软件提供任意、人字、攒尖、矩形屋顶，这里以【任意屋顶】为例；

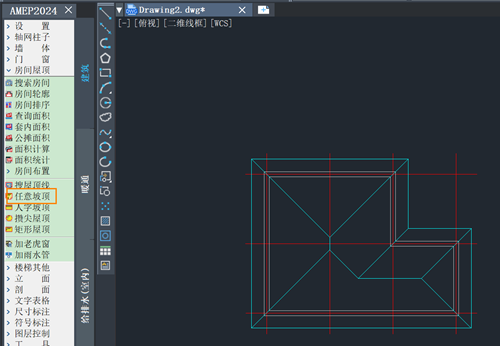

3. 点击水暖电菜单【建筑-房间屋顶-任意坡顶】，输入坡顶角度，输入出檐长度即可完成屋顶绘制。

利用该功能，设计人员无需手动计算屋檐挑出长度和屋脊位置，软件会根据外墙轮廓和输入的偏移距离自动生成屋顶线，再结合所选屋顶形式和坡度参数生成完整的屋顶图形。生成后的屋顶可以进一步标注坡度和标高，满足施工图深度要求。建议在绘制屋顶前确保建筑外墙已经闭合且图层设置正确，避免生成过程中出现轮廓不连续的情况。如果需要绘制不同形式的屋顶，可以在第二步中选择对应的屋顶类型。掌握这一方法后，建筑屋顶的绘制效率将明显提升，图纸表达也更加规范统一。
